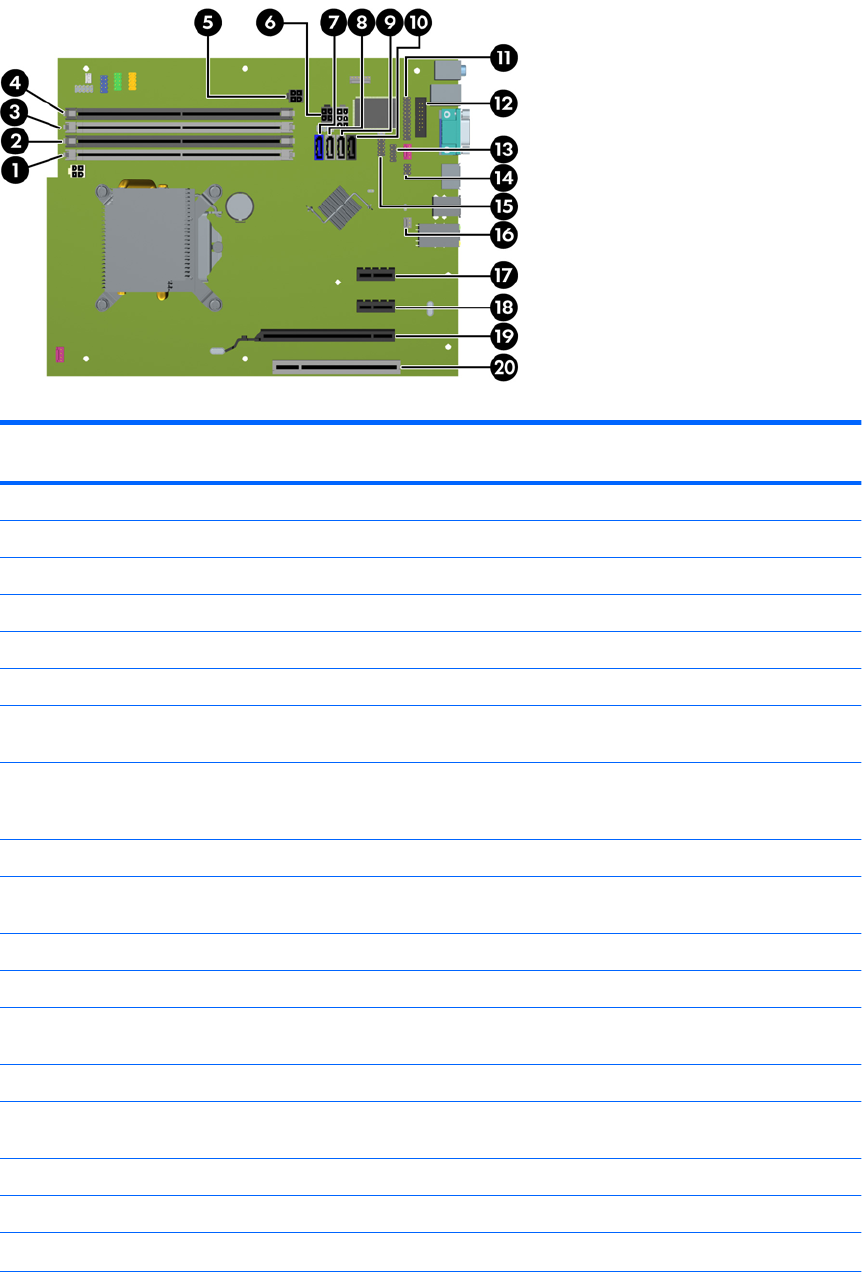

4-8 Iliustracija 6200 Pro serijos sistemos plokštės jungtys
4-2 Lentelė 6200 Pro serijos sistemos plokštės jungtys
Nr. Sistemos plokštės jungtys Sistemos plokštės
etiketė
Spalva Komponentas
1 DIMM4 (Kanalas A) DIMM4 balta Atmintinės modulis
2 DIMM3 (Kanalas A) DIMM3 juoda Atmintinės modulis
3 DIMM2 (Kanalas B) DIMM2 balta Atmintinės modulis
4 DIMM1 (Kanalas B) DIMM1 juoda Atmintinės modulis
5 Maitinimas SATAPWR0 juoda SATA optiniai diskai
6 Maitinimas SATAPWR1 SATA standieji diskai
7 SATA 3,0 SATA0 tamsiai
mėlyna
1-asis standusis diskas
8 SATA 2,0 SATA1 balta 2-asis standusis diskas arba 2-asis
optinis diskas, jei yra eSATA
adapterio kabelis
9 SATA 2,0 SATA2 balta 1-asis optinis diskas
10 eSATA ESATA juoda eSATA adapterio kabelis arba 2-asis
optinis diskas
11 Lygiagretusis prievadas PAR juoda Lygiagretusis prievadas
12 Nuoseklusis prievadas A COMB juoda Nuoseklusis prievadas
13 USB MEDIA juoda USB įtaisas, toks kaip medijos
laikmenų skaitytuvas
14 Gaubto užraktas HLCK juoda Gaubto užraktas
15 USB MEDIA2 juoda USB įtaisas, toks kaip medijos
laikmenų skaitytuvas
16 Dangčio jutiklis HSENSE balta Dangčio jutiklis
17 PCI „Express x1" X1PCIEXP1 juoda Išplėtimo plokštės
18 PCI „Express x1" X4PCIEXP juoda Išplėtimo plokštės
LTWW Sistemos plokštės jungtys 101
