Išplėtimo plokštės išėmimas ir įdėjimas
8200 Elite kompiuteryje yra vienas standartinis PCI išplėtimo lizdas, vienas PCI Express x1 išplėtimo
lizdas, vienas PCI Express x16 išplėtimo lizdas ir vienas PCI Express x16 išplėtimo lizdas,
sumažintas iki x4 lizdo.
6200 Pro kompiuteryje yra viena PCI išplėtimo anga, dvi PCI Express x1 išplėtimo angos ir viena PCI
Express x16 išplėtimo anga.
PASTABA: PCI ir PCI Express x1 angos palaiko tik žemo profilio korteles.
Į PCI Express x16 angą galima įdėti PCI Express x1, x4, x8 arba x16 išplėtimo korteles.
Konfigūruojant dvi grafines plokštes pirmoji (pirminė) plokštė turi būti įdiegta į PCI Express x16 lizdą,
kuris NĖRA sumažintas iki x4 lizdo (8200 Elite modeliai).
Norint išimti, pakeisti arba pridėti išplėtimo kortą:
1. Išimkite / atkabinkite visus saugos įrenginius, kurie trukdo atidaryti kompiuterio dėžę.
2. Iš kompiuterio išimkite arba atjunkite visas keičiamąsias laikmenas, pavyzdžiui, kompaktinius
diskus arba USB atmintinės įrenginius.
3. Operacine sistema tinkamai išjunkite kompiuterį, tuomet išjunkite visus išorinius įrenginius.
4. Ištraukite maitinimo laidą iš maitinimo tinklo lizdo ir atjunkite visus išorinius įrenginius.
ĮSPĖJIMAS: jei sistema yra įjungta į veikiantį kintamosios srovės lizdą, sisteminėje plokštėje
visada yra įtampa, neatsižvelgiant į tai, ar kompiuteris įjungtas, ar išjungtas. Kad išvengtumėte
vidinių kompiuterio komponentų gedimo, turite ištraukti maitinimo laidą.
5. Jei kompiuteris yra pastatytas ant stovo, nukelkite jį.
6. Nuimkite kompiuterio šoninį dangtį.
7. Raskite tinkamą laisvą sisteminės plokštės išplėtimo lizdą ir atitinkamą išplėtimo angą
kompiuterio korpuso galinėje dalyje.
8. Pakeldami žalią skląsčio slankiklį ir pasukdami skląstį į atvirą vietą, atlaisvinkite lizdo dangtelio
laikymo skląsčius, užfiksuojančius PCI lizdų dangtelius.

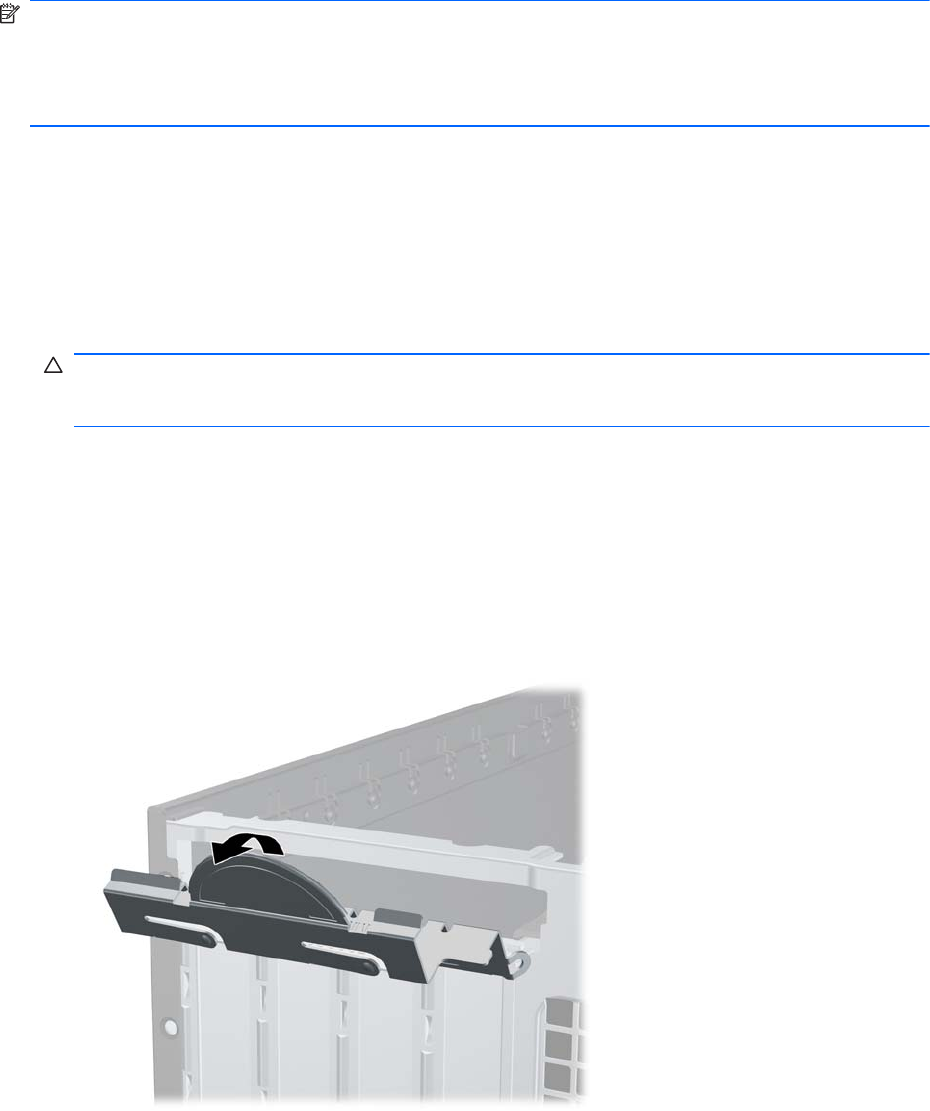

4-11 Iliustracija Išplėtimo lizdo laikiklio atidarymas
