9. Prieš dėdami išplėtimo plokštę, pašalinkite išplėtimo angos dangtelį arba išimkite įdėtą išplėtimo
plokštę.
PASTABA: Prieš išimdami įstatytą išplėtimo kortą, atjunkite kabelius, kurie gali būti prijungti
prie išplėtimo kortos.
a. Jei išplėtimo kortą įstatote į laisvą lizdą, nuimkite atitinkamo išplėtimo lizdo dangtelį nuo
korpuso galinės sienelės. Pakelkite lizdo dangtelį į viršų, tada – tolyn nuo išorinės korpuso
dalies.

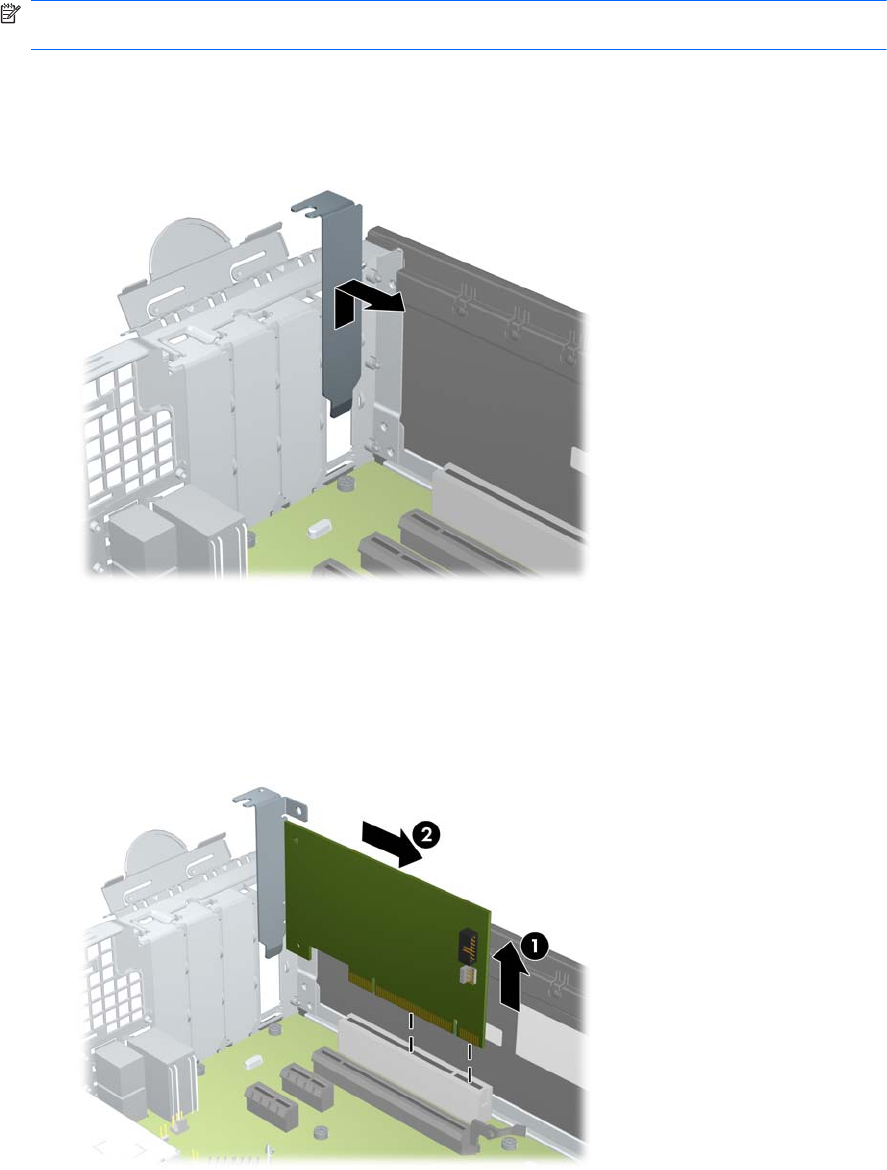

4-12 Iliustracija Išplėtimo angos dangtelio pašalinimas
b. Jei išimate standartinę PCI arba PCI Express x1 kortelę, laikykite ją už abiejų kraštų ir
atsargiai, judindami pirmyn ir atgal, kol jungtys atsilaisvins, ištraukite iš lizdo. Patraukite
išplėtimo kortą į viršų nuo lizdo (1) ir į šalį nuo vidinės korpuso dalies, kad atlaisvintumėte ją
nuo korpuso rėmo (2). Žiūrėkite, kad neįbrėžtumėte kitų korpuso komponentų.
4-13 Iliustracija Standartinės PCI išplėtimo kortos išėmimas arba įdėjimas
