Diskų įrenginių įdėjimas ir išėmimas
Norėdami įdėti diskus, laikykitės šių pateikiamų rekomendacijų.
●
Pirminis Serial ATA (SATA) standusis diskas turėtų būti prijungtas prie tamsiai mėlynos pirminės
sisteminės plokštės SATA jungties, pažymėtos SATA0. Jei norite įdėti antrą standųjį diską,
prijunkite jį prie šviesiai mėlynos jungties (8200 Elite modeliai) arba baltos jungties (6200 Pro
modeliai), esančios sistemos plokštėje, pažymėtos SATA1.
●
SATA optinį diskų įrenginį prijunkite prie baltosios sisteminės plokštės SATA jungties,
pažymėtos SATA2.
●
Prijunkite pasirinktinį eSATA adapterio kabelį prie juodos sisteminės plokštės SATA jungties,
ESATA.
● Terpės kortelės skaitytuvo USB laidą prijunkite prie USB jungties sisteminėje plokštė
je,
pažymėtos MEDIA.
●
SATA įrenginių maitinimo kabelis yra trijų galvučių kabelis, įkišamas į sistemos plokštę su
pirmąją jungtimi, nukreipta į galinę diskų įrenginio dalį, antra jungtimi, nukreipta į 3,5 colio diskų
įrenginio galinę dalį, ir trečiąja jungtimi, nukreipta į 5,25 colio optinio diskų įrenginio galinę dalį.
●
Sistema nepalaiko lygiagrečiosios ATA (PATA) sąsajos optinių diskų įrenginių ir PATA
standžiųjų diskų.
●
Turite prisukti kreipiamuosius diskų įrenginio varžtus, kad diskų įrenginys būtų įdėtas į d
ėklą
lygiai ir tvirtai. HP į komplektą įtraukė papildomų kreipiamųjų varžtų diskų nišoms (penkis
standartinius 6-32 varžtus ir keturis metrinius M3 varžtus), kurie įsukti korpuso priekinėje dalyje,
po priekiniu dangteliu. Standartiniai 6-32 varžtai reikalingi antriniam standžiajam diskui. Visiems
kitiems įrenginiams (išskyrus pirminį standųjį diską) naudojami M3 metriniai varžtai. HP pateikti
metriniai varžtai yra juodi, o HP pateikti standartiniai varžtai – sidabro spalvos. Keisdami
pagrindinį standųjį diską, turite atsukti keturis sidabro ir mėlynos spalvos 6-32 izoliacinio
montavimo kreipiamuosius varžtus iš seno standžiojo disko ir įsukti juos į naują standųjį diską.

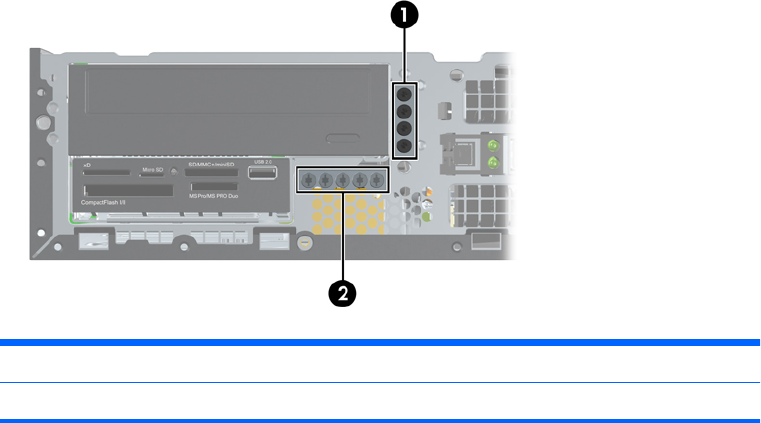

4-18 Iliustracija Papildomų kreipiamųjų varžtų vietos
Nr. Kreipiamasis varžtas Įrenginys
1 Juodi metriniai M3 varžtai Visi diskai (išskyrus pirminius ir antrinius diskus)
