10. Pasukite įrenginio nišą į stačią padėtį.

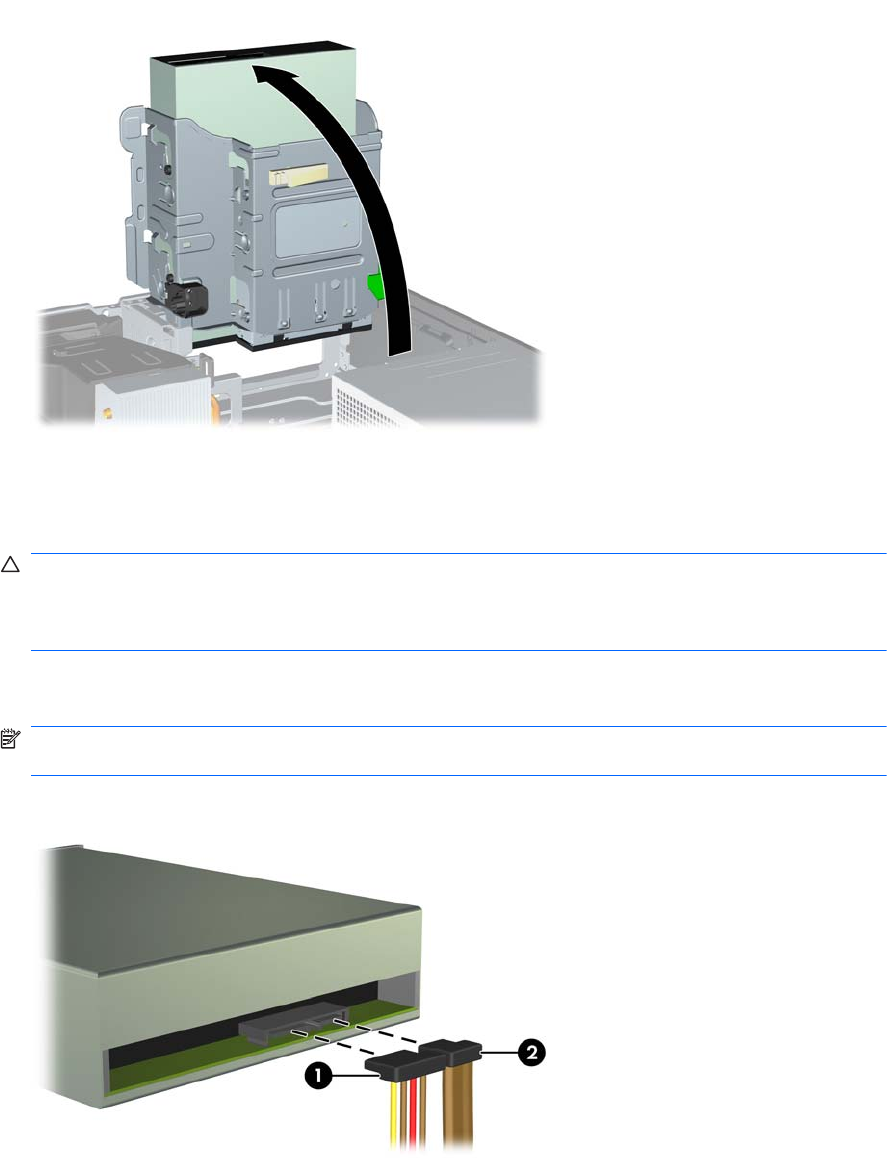

4-25 Iliustracija Įrenginio nišos sukimas aukštyn
11. SATA duomenų kabelį prijunkite prie baltosios SATA sisteminės plokštės jungties, pažymėtos
SATA2.
12. Nuveskite duomenų kabelį per kabelio orientyrus.
ĮSPĖJIMAS: naudojami du kabelio orientyrai, kurie saugo duomenų kabelį, kad jo nesuspaustų
uždedamas arba nuimamas diskų įrenginio dėklas. Vienas yra apatinėje diskų įrenginio dalyje.
Kitas – korpuso rėme po diskų įrenginio dėklu. Prieš prijungdami duomenų kabelį prie optinio
diskų įrenginio, įsitikinkite, kad jis yra nuvestas per šiuos orientyrus.
13. Įjunkite maitinimo (1) ir duomenų (2) kabelius į jungtis, esančias užpakalinėje optinio diskų
įrenginio dalyje.
PASTABA: Optinio diskų įrenginio maitinimo kabelis yra trijų galvučių kabelis, nukreiptas nuo
sistemos plokštės į standųjį diską, tuomet į optinio diskų įrenginio galinę dalį.
4-26 Iliustracija Maitinimo ir duomenų kabelių sujungimas
118 4 skyrius Small Form Factor kompiuterio (SFF) aparatinės įrangos naujovinimas LTWW
