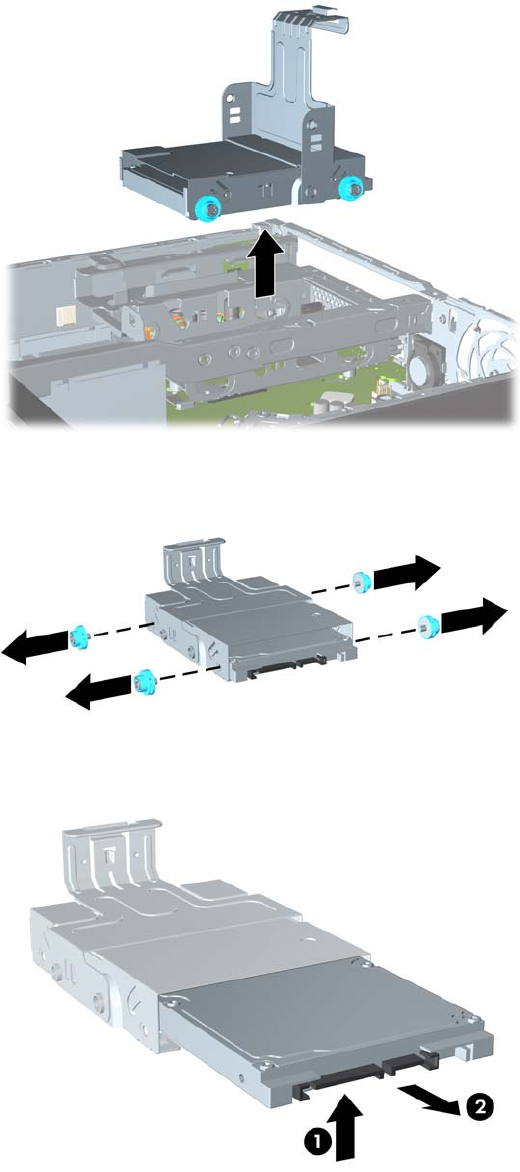

9. Standžiojo disko įtvirtinimą pakelkite aukštyn ir ištraukite iš korpuso.
5-16 Iliustracija Standžiojo disko išėmimas iš įtvirtinimo
10. Atsukite keturis standžiojo disko įtvirtinimo šonuose esančius kreipiamuosius varžtus.
5-17 Iliustracija Kreipiamųjų varžtų atsukimas
11. Pakelkite standųjį diską į įtvirtinimo viršų (1) ir ištraukite diską iš įtvirtinimo (2).
5-18 Iliustracija Standžiojo disko išėmimas iš įtvirtinimo
LTWW Standžiojo disko įdėjimas 151
