12. Laikykite standųjį diską taip, kad standžiojo disko viršus būtų ties įtvirtinimo viršumi (1), o
standžiojo disko apatinėje dalyje esanti grandinių plokštė nesiliestų su įtvirtinimo apatinėje dalyje
esančiomis dalimis, tada įstumkite naująjį standųjį diską į įtvirtinimą (2).
ĮSPĖJIMAS: įstumdami standųjį diską į įtvirtinimą žiūrėkite, kad standžiojo disko apatinėje
dalyje esanti grandinių plokštė neužkliudytų įtvirtinimo apatinėje dalyje esančių dalių. Taip galite
nepataisomai sugadinti standųjį diską.

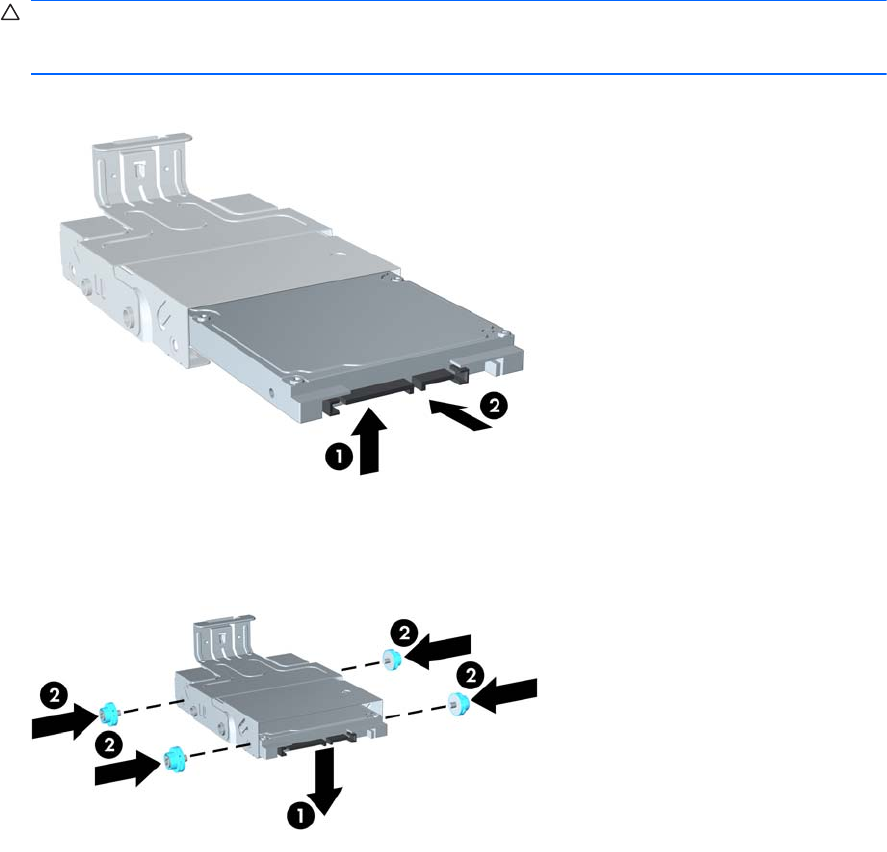

5-19 Iliustracija Standžiojo disko įstūmimas į įtvirtinimą
13. Nuleiskite standųjį diską į įtvirtinimo apačią (1), tada pritvirtinkite diską prie įtvirtinimo įsukdami
keturis kreipiamuosius varžtus įtvirtinimo šonuose (2).
5-20 Iliustracija Standžiojo disko nuleidimas ir kreipiamųjų varžtų įsukimas
152 5 skyrius Ultra-Slim stalinio kompiuterio (USDT) aparatinės įrangos naujovinimas LTWW
