14. Norėdami standųjį diską iš naujo įtvirtinti korpuse, prisukamuosius varžtus įsukite taip, kad jie
susilygiuotų su įrenginio nišos angomis, įtvirtinimą įspauskite į įrenginio nišą (1), paspauskite
įrenginio rankenėlę iki galo (2) taip, kad įrenginys būtų tinkamai įdėtas savo vietoje.

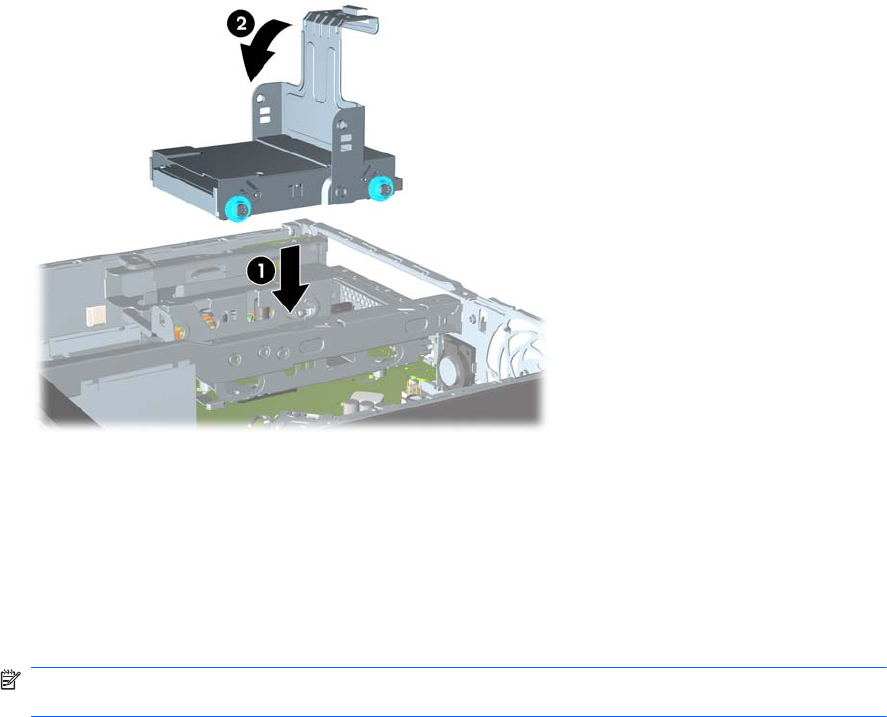

5-21 Iliustracija Standžiojo disko įtvirtinimo įdėjimas
15. Įdėkite optinį diskų įrenginį ir iš naujo prijunkite kabelį optinio diskų įrenginio galinėje dalyje.
16. Įstatykite į vietą kompiuterio šoninį dangtį.
17. Jei kompiuteris buvo pastatytas ant stovo, vėl jį užkelkite.
18. Įkiškite maitinimo laidą ir įjunkite kompiuterį.
19. Užrakinkite visus saugos įrenginius, kurie buvo atjungti nuimant viršutinį ar šoninį kompiuterio
dangčius.
PASTABA: SATA standžiojo disko konfigūruoti nereikia. Kompiuteris šį diską atpažins
automatiškai, kai kitą kartą jį įjungsite.
Jungties gaubto įdėjimas ir išėmimas
Kompiuteris gali turėti pasirinktinį galinių prievadų dangtelį.
LTWW Jungties gaubto įdėjimas ir išėmimas 153
