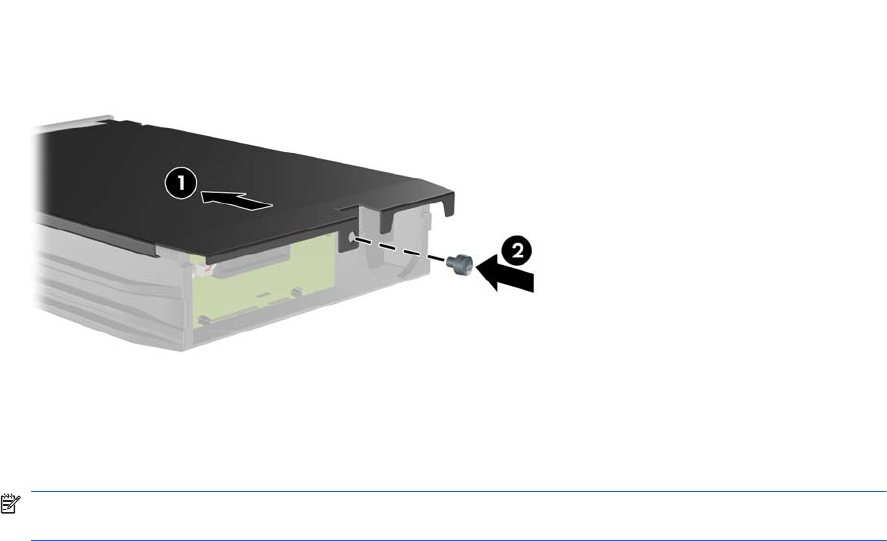

9. Pastumkite įtvirtinimo dangtelį (1) ir galinėje įtvirtinimo pusėje pakeiskite varžtą, kad dangtelis
laikytųsi tvirtai (2).
B-8 Iliustracija Įtvirtinimo dangtelio pakeitimas
10. Standžiojo disko įtvirtinimą stumkite į kompiuteryje esantį dėklą ir užrakinkite pateiktu raktu.
PASTABA: jei norite, kad standžiajam diskui būtų teikiama elektros energija, įtvirtinimą turite
užrakinti.
170 Priedas B Keičiamojo 3,5 colių SATA standžiojo disko išėmimas ir įdėjimas LTWW
