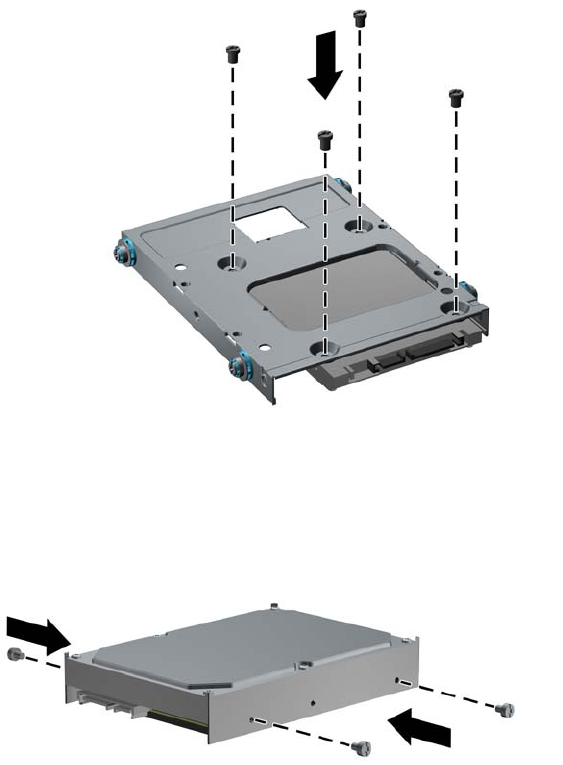

Tvirtai laikykite diską ir laikiklį kartu ir šį montažą apverskite. Įsukite keturis M3 varžtus
ir pritvirtinkite diską prie laikiklio.
2-28 Iliustracija Disko pritvirtinimas adapterio laikiklyje
●
Jei diską norite įdėti į viršutinę nišą (niša 4), įsukite tris standartinius 6-32 sidabro ir
mėlynos spalvos varžtus (du dešinėje pusėje ir vieną kairėje, į įsukimo angą, esančią
arčiausiai maitinimo ir duomenų jungties).
2-29 Iliustracija Standartinių kreipiamųjų varžtų įsukimas
7. Įdėkite standųjį diską į nišą kaip nurodyta:
LTWW Diskų įdėjimas 43
