3-1 Lentelė 8200 Elite serijos sistemos plokštės jungtys (tęsinys)
Nr. Sistemos plokštės jungtys Sistemos plokštės
etiketė
Spalva Komponentas
16 Dangčio jutiklis HSENSE balta Dangčio jutiklis
17 PCI „Express x1" X1PCIEXP1 juoda Išplėtimo plokštės
18
ms
PCI Express x16 pakeistas į
x4
X4PCIEXP balta Išplėtimo plokštės
19
svar
ų
PCI „Express x16" X16PCIEXP juoda Išplėtimo plokštės
20 PCI PCI balta Išplėtimo plokštės

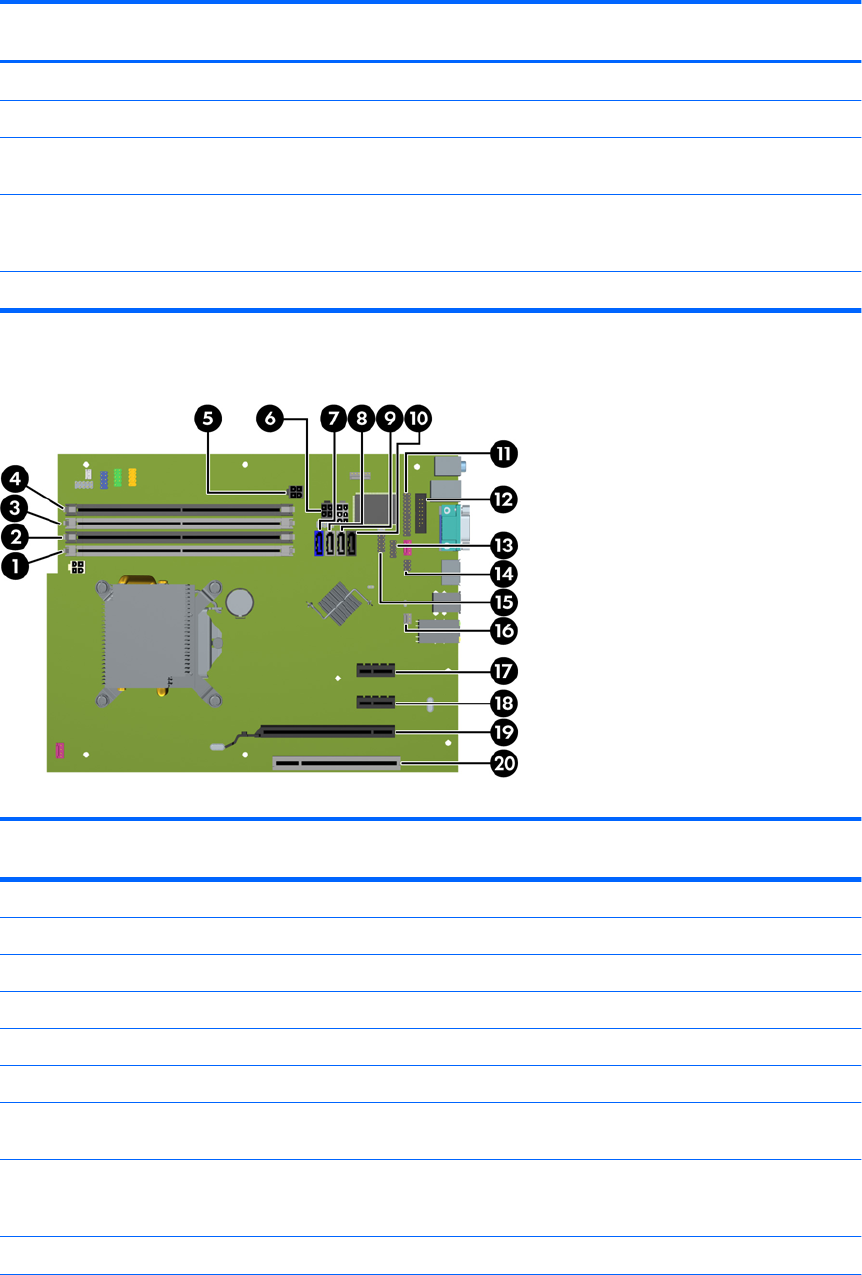

3-8 Iliustracija 6200 Pro serijos sistemos plokštės jungtys
3-2 Lentelė 6200 Pro serijos sistemos plokštės jungtys
Nr. Sistemos plokštės jungtys Sistemos plokštės
etiketė
Spalva Komponentas
1 DIMM4 (Kanalas A) DIMM4 balta Atmintinės modulis
2 DIMM3 (Kanalas A) DIMM3 juoda Atmintinės modulis
3 DIMM2 (Kanalas B) DIMM2 balta Atmintinės modulis
4 DIMM1 (Kanalas B) DIMM1 juoda Atmintinės modulis
5 Energijos tiekimas SATAPWR0 juoda SATA optiniai diskai
6 Maitinimas SATAPWR1 SATA standieji diskai
7 SATA 3,0 SATA0 tamsiai
mėlyna
1-asis standusis diskas
8 SATA 2,0 SATA1 balta 2-asis standusis diskas arba 2-asis
optinis diskas, jei yra eSATA
adapterio kabelis
9 SATA 2,0 SATA2 balta 1-asis optinis diskas
LTWW Sistemos plokštės jungtys 63
