Tvirtai laikykite diską ir laikiklį kartu ir šį montažą apverskite. Įsukite keturis M3 varžtus
ir pritvirtinkite diską prie laikiklio.

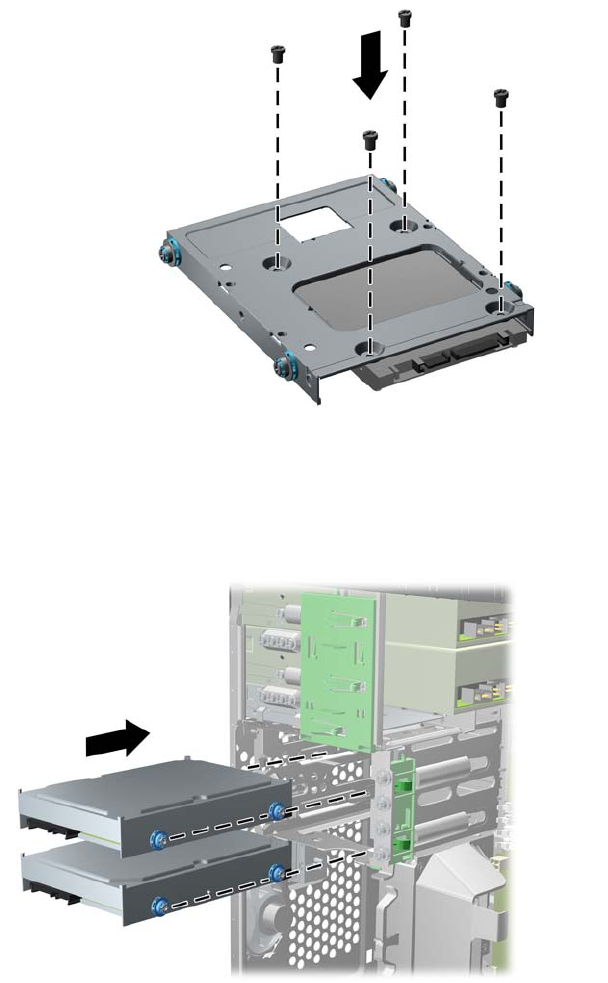

3-30 Iliustracija Disko pritvirtinimas adapterio laikiklyje
7. Diskų įrenginį stumkite į diskų įrenginio skyrių, kol jis užsifiksuos. Įstumdami kreipiamuosius
varžtus lygiuokite su nukreipimo angomis. Apatinis skyrius skirtas pagrindiniam standžiajam
diskui. Viršutinis skyrius skirtas pasirinktiniam antriniam standžiajam diskui.
3-31 Iliustracija Standžiojo disko įrenginio įstatymas į standžiojo disko nišą
84 3 skyrius Microtower (MT) kompiuterio aparatinės įrangos naujovinimas LTWW
