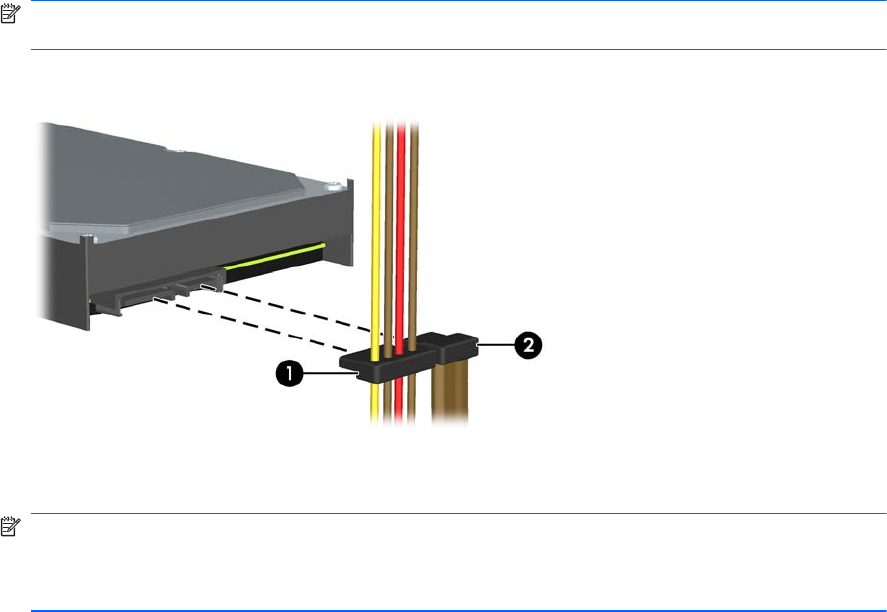

8. Įjunkite maitinimo (1) ir duomenų perdavimo (2) kabelius į jungtis, esančias standžiojo disko
gale.
PASTABA: Standžiųjų diskų įrenginio maitinimo kabelis yra dviejų galvučių kabelis, jungiamas
į sistemos plokštę ir standžiųjų diskų nišos galinę dalį.
3-32 Iliustracija Standžiojo disko kabelių prijungimas
9. Jei įdedate naują laikmenų įrenginį, kitą duomenų kabelio galą prijunkite prie atitinkamos
sistemos plokštės jungties.
PASTABA: Jei sistemoje yra tik vienas SATA standusis diskas, norėdami išvengti jo veikimo
problemų, duomenų kabelį pirmiausia turite prijungti prie mėlynos jungties, pažymėtos SATA0.
Jei norite įdėti antrą standųjį diską, prijunkite duomenų kabelį prie šviesiai mėlynos jungties
(8200 Elite modeliai) arba baltos jungties (6200 Pro modeliai), pažymėtos SATA1.
10. Nuveskite maitinimo ir duomenų perdavimo kabelius per jų laikiklius.
11. Uždėkite kompiuterio šoninį dangtį.
12. Prijunkite maitinimo laidą ir kitus išorinius įrenginius, tada įjunkite kompiuterį.
13. Užrakinkite visus saugos įrenginius, kurie buvo atjungti nuimant šoninį dangtį.
Saugos užrakto uždėjimas
Toliau ir kituose puslapiuose pavaizduotą saugos užraktą galima naudoti kompiuteriui apsaugoti.
LTWW Saugos užrakto uždėjimas 85
