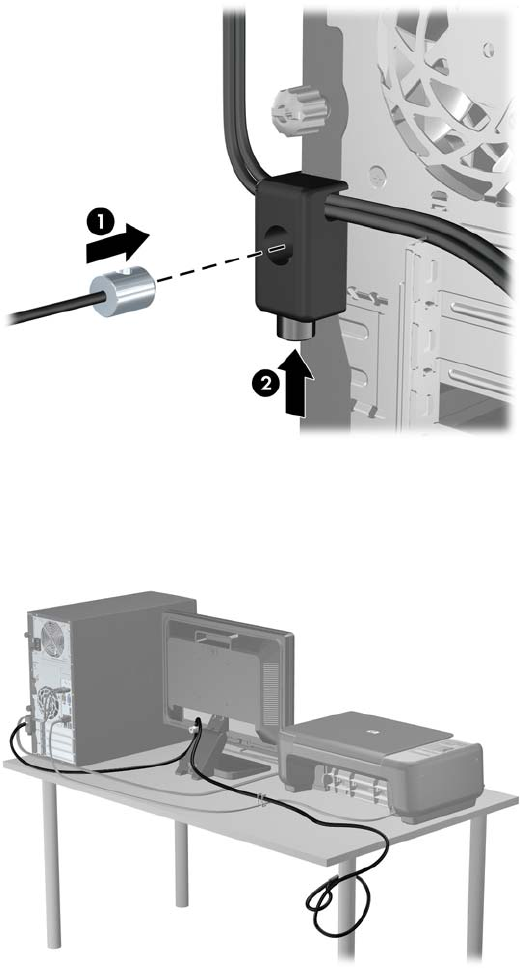

7. Вставьте конец тросика безопасности, на котором находится цилиндр, в блокировочное
устройство (1) и нажмите кнопку (2), чтобы закрыть блокировочное устройство. Чтобы
открыть блокировочное устройство, используйте специальный прилагаемый ключ.
Рисунок 3-41 Закрытие блокировочного устройства
8. По завершении все устройства рабочей станции будут надежно закреплены.
Рисунок 3-42 Прикрепленная рабочая станция
Крепление передней панели
Передняя панель блокируется винтом, поставляемым компанией HP. Для установки
блокировочного винта выполните следующие действия.
1. Снимите и отсоедините все защитные устройства, предотвращающие открывание
компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
RUWW Установка блокировочного устройства 95
