3. Выключите компьютер при помощи правильной процедуры в операционной системе,
затем выключите все внешние устройства.
4. Отсоедините шнур питания от розетки и от компьютера. Отсоедините все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от того, включен или выключен компьютер, на
системную плату постоянно подается напряжение, если компьютер подключен к внешнему
источнику питания. Для предотвращения повреждений внутренних компонентов
компьютера необходимо отсоединять шнур питания от источника питания.
5. Снимите защитную панель и переднюю панель.

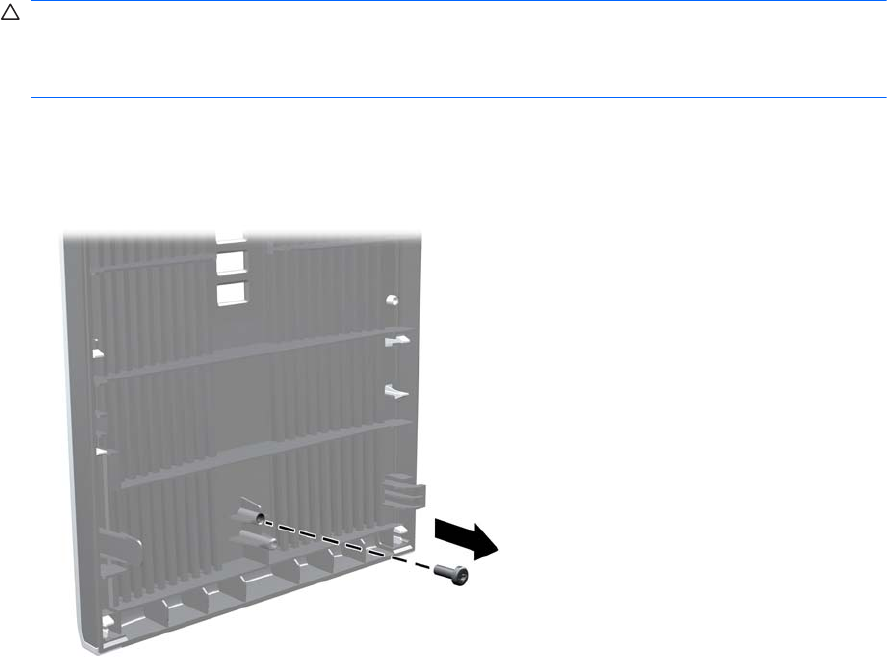

6. Снимите блокировочный винт с внутренней стороны передней панели.
Рисунок 3-43 Поиск блокировочного винта передней панели
7. Поместите переднюю панель на место.
96 Глава 3 Обновление аппаратного обеспечения модели с вертикальным корпусом (MT) RUWW
