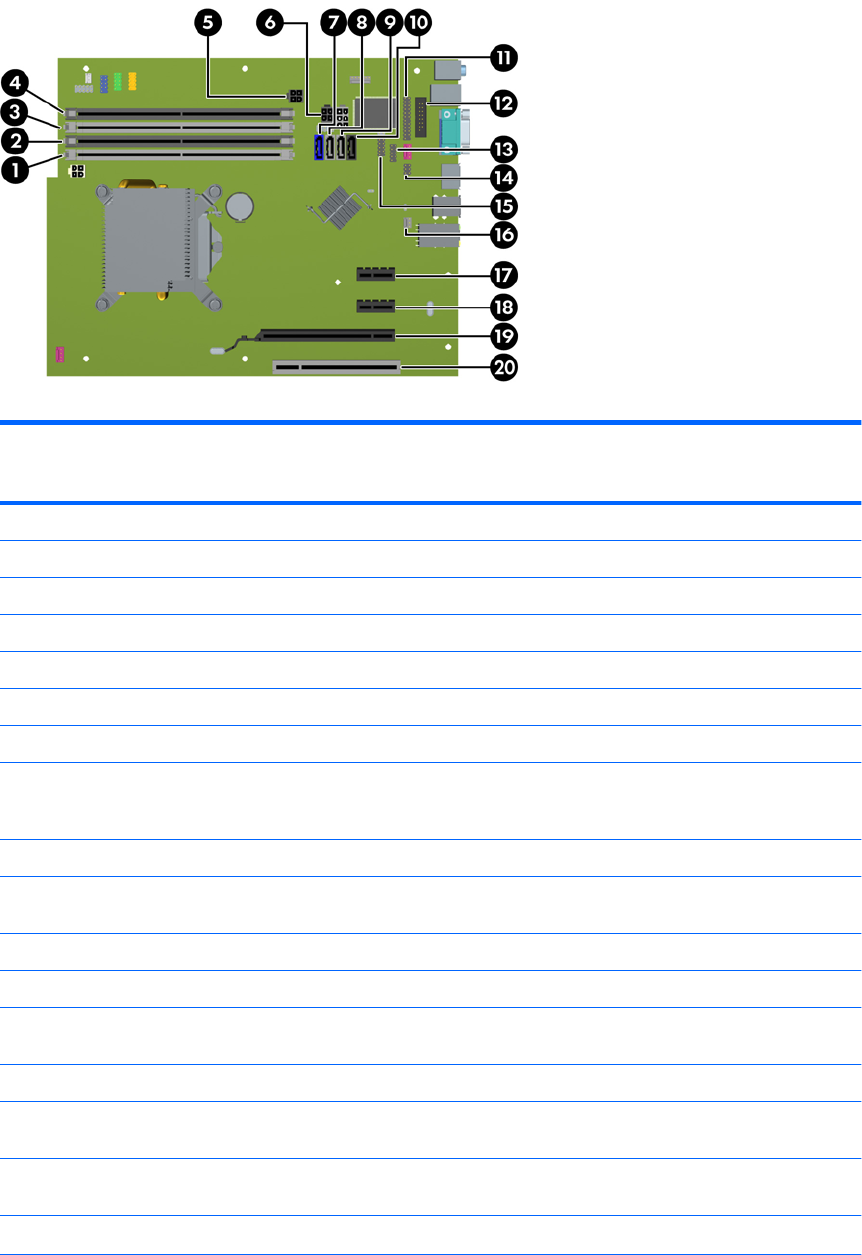

Рисунок 4-8 Разъемы системной платы компьютеров серии 6200 Pro
Таблица 4-2 Разъемы системной платы компьютеров серии 6200 Pro
Ном
ер
Разъем системной платы Маркировка
разъема системной
платы
Цвет Компонент
1 DIMM4 (канал A) DIMM4 белый Модуль памяти
2 DIMM3 (канал A) DIMM3 черный Модуль памяти
3 DIMM2 (канал B) DIMM2 белый Модуль памяти
4 DIMM1 (канал B) DIMM1 черный Модуль памяти
5 Электропитание SATAPWR0 черный Оптические дисководы SATA
6 Электропитание SATAPWR1 Жесткие диски SATA
7 SATA 3.0 SATA0 темно-синий 1-ый жесткий диск
8 SATA 2.0 SATA1 белый 2-ой жесткий диск или 2-ой
оптический дисковод при наличии
кабеля адаптера eSATA
9 SATA 2.0 SATA2 белый 1-ый оптический дисковод
10 eSATA eESATA черный Кабель адаптера eSATA или 2-ой
оптический
дисковод
11 Параллельный порт PAR черный Параллельный порт
12 Последовательный порт COMB черный Последовательный порт
13 USB MEDIA черный Устройства USB, напр.,
устройство чтения карт памяти
14 Замок защитной панели HLCK черный Замок защитной панели
15 USB MEDIA2 черный Устройства USB, напр.,
устройство чтения карт памяти
16 Датчик наличия защитной
панели
HSENSE белый Датчик наличия защитной панели
17 PCI Express x1 X1PCIEXP1 черный Плата расширения
RUWW Разъемы системной платы 107
