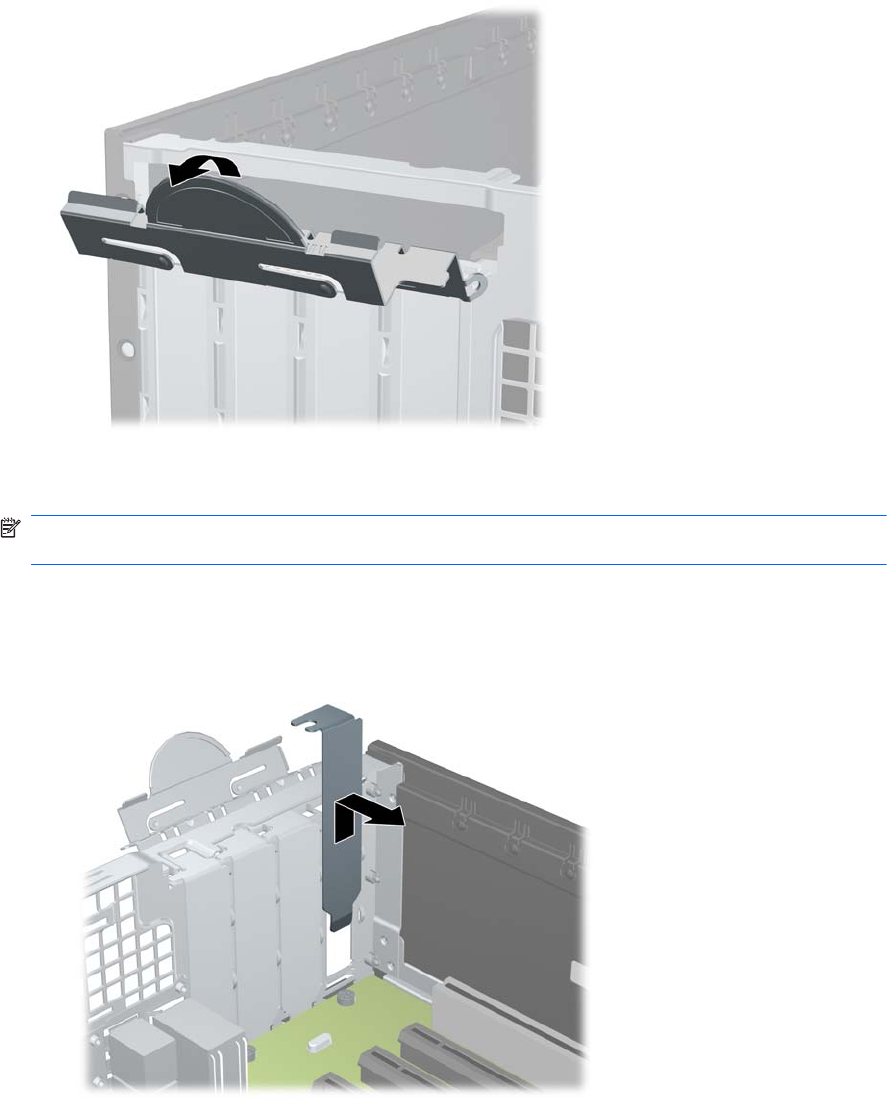

8. Освободите защелку, которая удерживает заглушку гнезда PCI, подняв зеленый язычок
защелки и повернув защелку таким образом, чтобы она оказалась в открытом положении.
Рисунок 4-11 Фиксатор гнезда расширения
9. Перед установкой платы расширения снимите крышку гнезда расширения или уже
установленную плату расширения.
ПРИМЕЧАНИЕ. Перед извлечением установленной платы расширения отключите от нее
все кабели.
а. Если плата расширения устанавливается в свободный разъем, снимите заглушку с
соответствующего окна в задней стенке корпуса. Потяните заглушку платы вверх и
извлеките ее из корпуса.
Рисунок 4-12 Снятие крышки гнезда расширения
RUWW Извлечение или установка платы расширения 115
