ПРЕДУПРЕЖДЕНИЕ. После извлечения платы расширения необходимо установить
новую плату расширения или крышку гнезда расширения для обеспечения правильного
охлаждения внутренних компонентов системы при работе.
12. Для установки новой платы расширения расположите ее непосредственно над гнездом
расширения на системной плате, а затем перемещайте ее по направлению к задней части
корпуса (1), пока кронштейн платы не сдвинется в открытое гнездо на задней части
корпуса. Нажимая на плату сверху, вставьте ее в гнездо расширения на системной плате
(2).

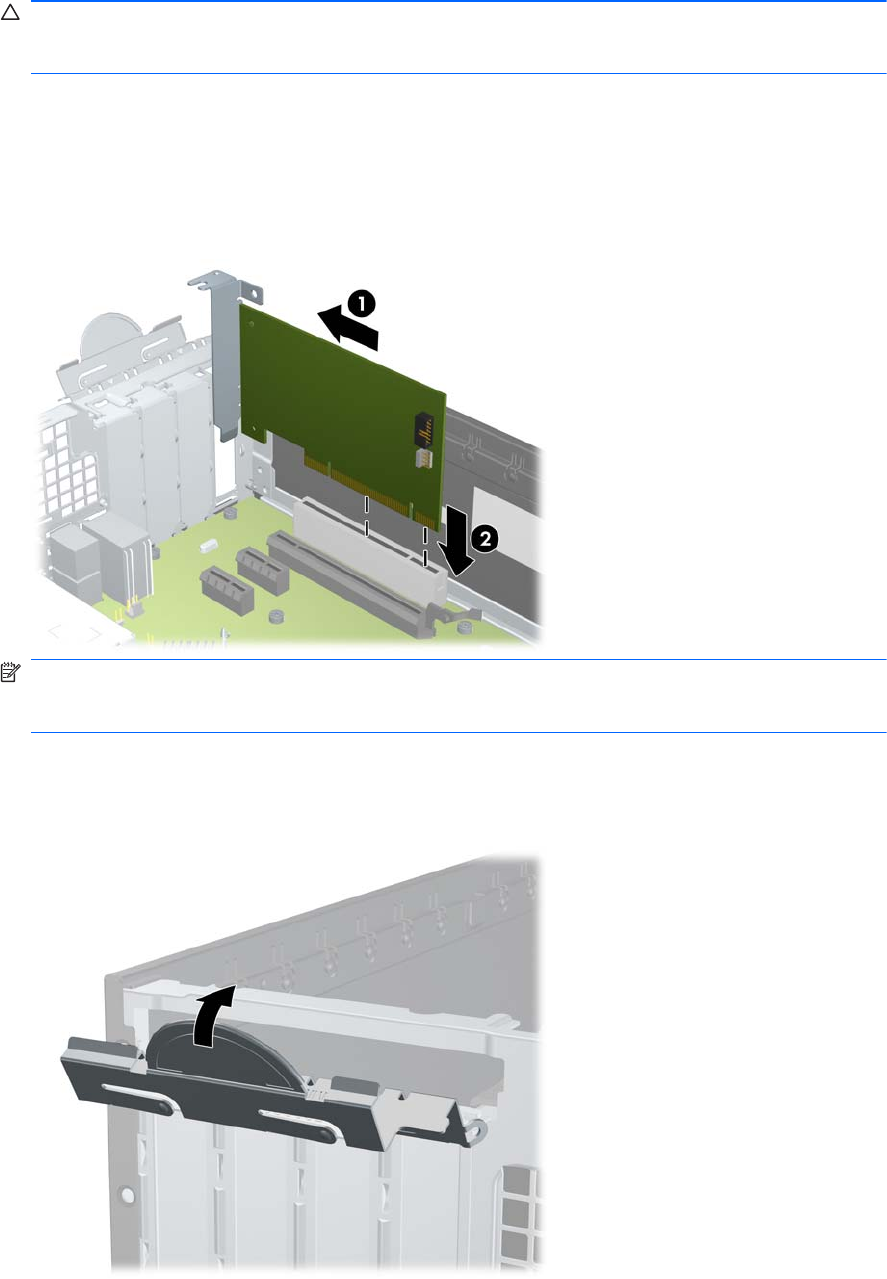

Рисунок 4-15 Установка платы
расширения
ПРИМЕЧАНИЕ. При установке платы расширения надавите на нее до упора так, чтобы
все контакты платы расширения были правильно установлены в гнездо на системной
плате.
13. Чтобы зафиксировать плату расширения, поверните защелку заглушки, вернув ее на
место.
Рисунок 4-16 Закрытие фиксатора гнезда расширения
RUWW Извлечение или установка платы расширения 117
