Установка и извлечение дисководов
При установке дисководов соблюдайте следующие указания:
Основной жесткий диск Serial ATA (SATA) должен быть подключен к темно-синему
основному разъему SATA на системной плате, помеченному маркировкой SATA0. При
установке второго жесткого диска следует подсоединить кабель к голубому (для моделей
8200 Elite) или белому (для моделей 6200 Pro) разъему на системной плате, помеченному
маркировкой SATA1.
Подключите оптический дисковод SATA к белому разъему SATA на
системной плате
(с маркировкой SATA2).
Дополнительный кабель адаптера eSATA следует подключать к черному разъему SATA
на системной плате, помеченному маркировкой ESATA.
Подключите кабель USB устройства чтения карт памяти к разъему USB с маркировкой
MEDIA на системной плате.
В качестве кабеля питания для дисков SATA используется трехжильный кабель,
подключаемый к системной плате таким образом, что первый его штекер
подключается к
разъему на задней стороне жесткого диска, второй - к разъему на задней стороне
дисковода для 3,5-дюймовых дисков, а третий - к разъему на задней стороне дисковода
для 5,25-дюймовых оптических дисков.
Система не поддерживает оптические дисководы Parallel ATA (PATA) и жесткие диски
PATA.
Необходимо установить направляющие винты дисковода, чтобы правильно вставить его в
корпус и зафиксировать. HP оснащает
изделие дополнительными винтами для отсека
накопителей (пять стандартных винта 6-32 и четыре метрических винта М3),
установленными на передней стенке корпуса под передней панелью. Стандартные винты
6-32 нужны для второго жесткого диска. Для всех других дисководов (за исключением
основного жесткого диска) используются метрические винты M3. Поставляемые HP
метрические винты черного цвета, а стандартные винтысеребристые. При
замене
первого жесткого диска нужно снять четыре серебристо-синих изолирующих винта 6-32 со
старого диска и установить их на новый.

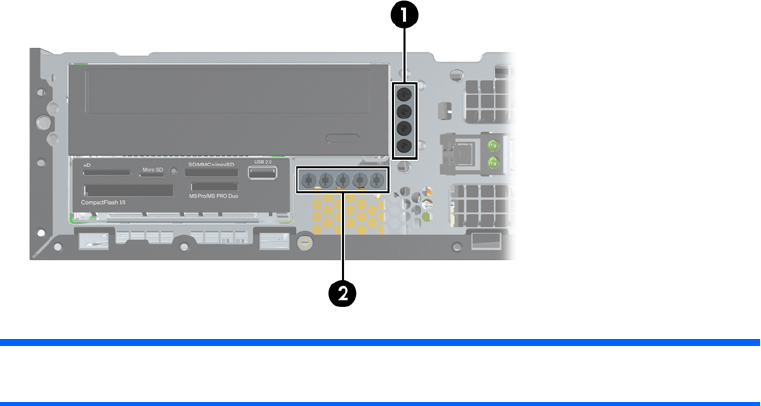

Рисунок 4-18 Расположение дополнительных направляющих винтов
Номе
р
Направляющий винт Устройство
