Извлечение 5,25-дюймового дисковода из отсека для дисковода
ПРЕДУПРЕЖДЕНИЕ. Перед извлечением дисковода из компьютера необходимо извлечь из
дисковода съемные носители.
1. Снимите и отсоедините все защитные устройства, предотвращающие открывание
компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Выключите компьютер при помощи правильной процедуры в операционной системе,
затем выключите все внешние устройства.
4. Отсоедините шнур питания от розетки и от компьютера. Отсоедините все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от того, включен или выключен компьютер, на
системную плату постоянно подается напряжение, если компьютер подключен к внешнему
источнику питания. Для предотвращения повреждений внутренних компонентов
компьютера необходимо отсоединять шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снимите крышку корпуса компьютера.
7. Поверните блок дисководов, чтобы привести его в вертикальное положение.

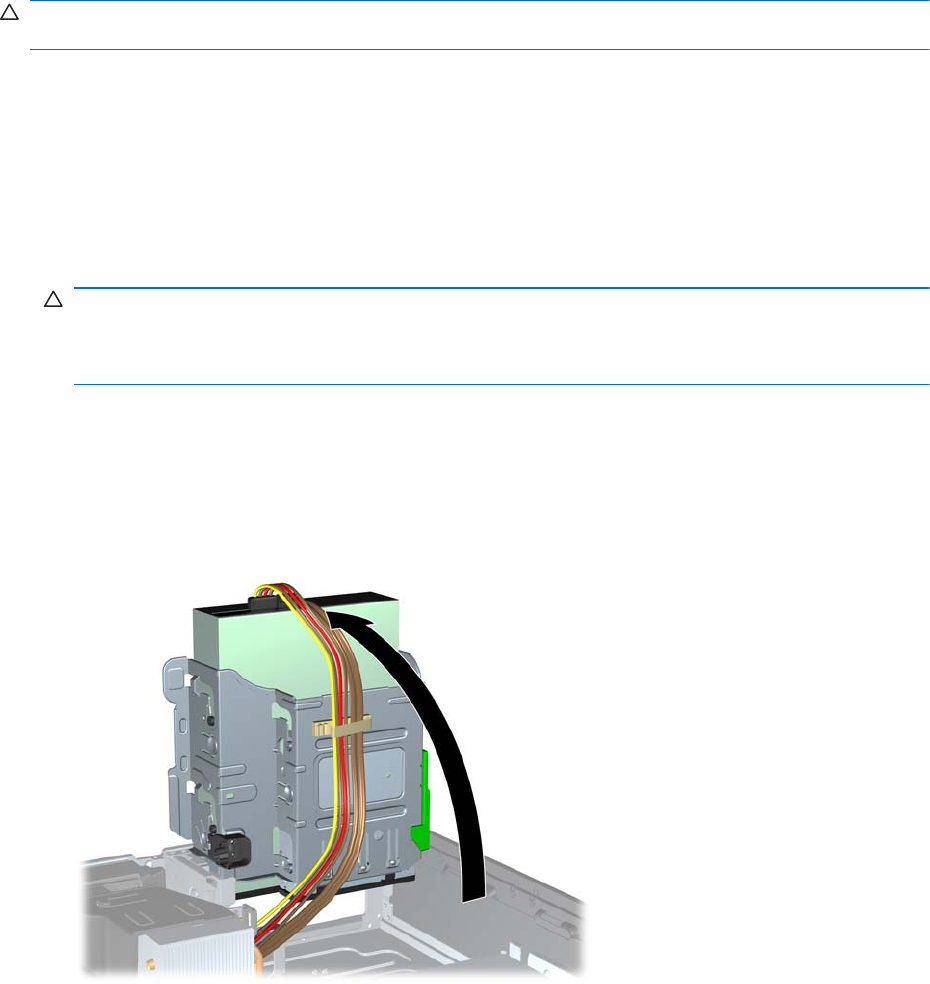

Рисунок 4-19 Поворот отсека для дисковода вверх
