8. Установите четыре метрических винта М3 в нижние отверстия с каждой стороны
дисковода. Компания HP обеспечила изделие четырьмя дополнительными метрическими
винтами М3, установленными на передней стенке корпуса под передней панелью.
Метрические винты М3 черного цвета. Размещение дополнительных метрических винтов
М3 приведено в разделе
Установка и извлечение дисководов на стр. 119.
ПРИМЕЧАНИЕ. При установке нового дисковода воспользуйтесь четырьмя
направляющими метрическими винтами M3, оставшимися от старого.
ПРЕДУПРЕЖДЕНИЕ. В качестве направляющих следует использовать только винты
длиной 5 мм. Более длинные винты могут повредить внутренние компоненты дисковода.

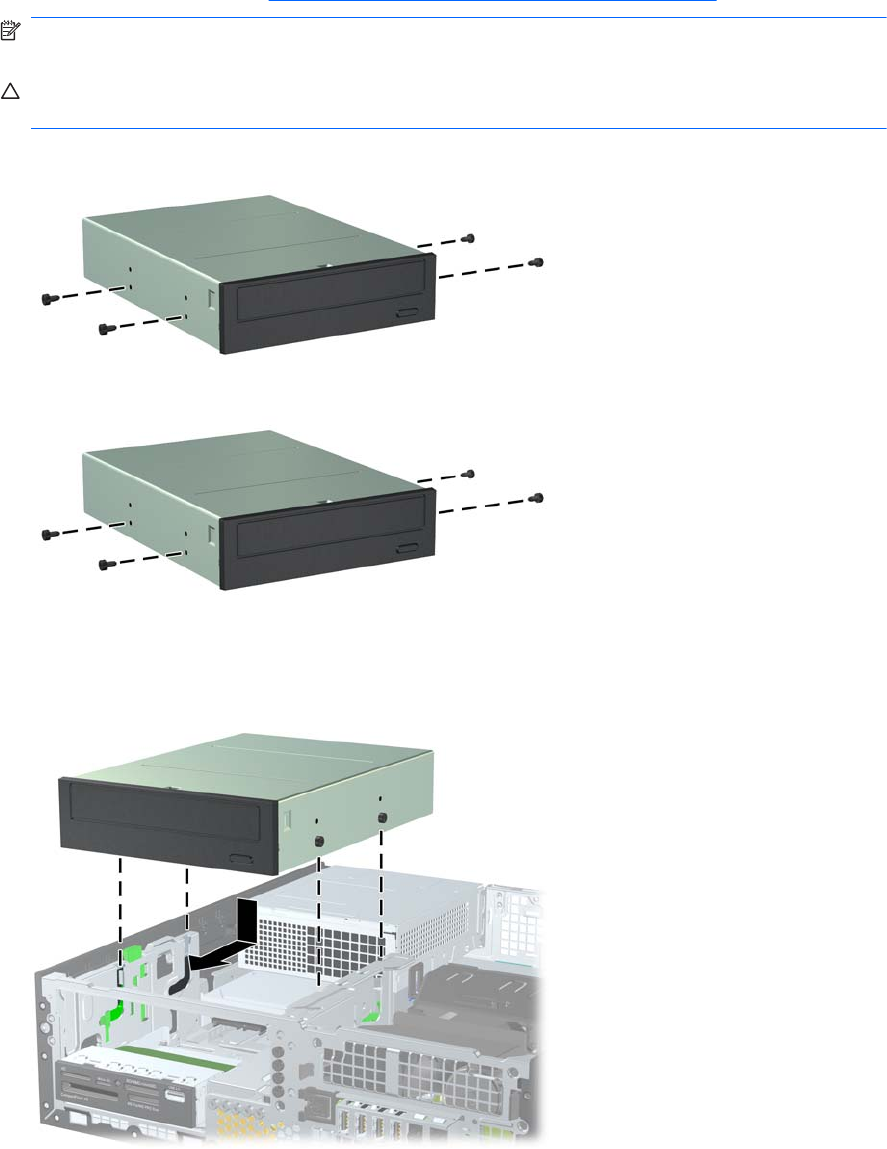

Рисунок 4-23 Установка направляющих винтов оптического дисковода (1 из 2)
Рисунок 4-23 Установка направляющих винтов оптического дисковода (2 из 2)
9. Поместите направляющие винты в J-образных пазах отсека. Затем продвиньте дисковод
вперед к передней панели компьютера, пока он не зафиксируется на своем месте.
Рисунок 4-24 Установка оптического дисковода
124 Глава 4 Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF) RUWW
