2. Отключите кабели от задней панели дисковода или, если это устройство чтения карт
памяти, отключите кабель USB от системной платы, как изображено на следующих
иллюстрациях.

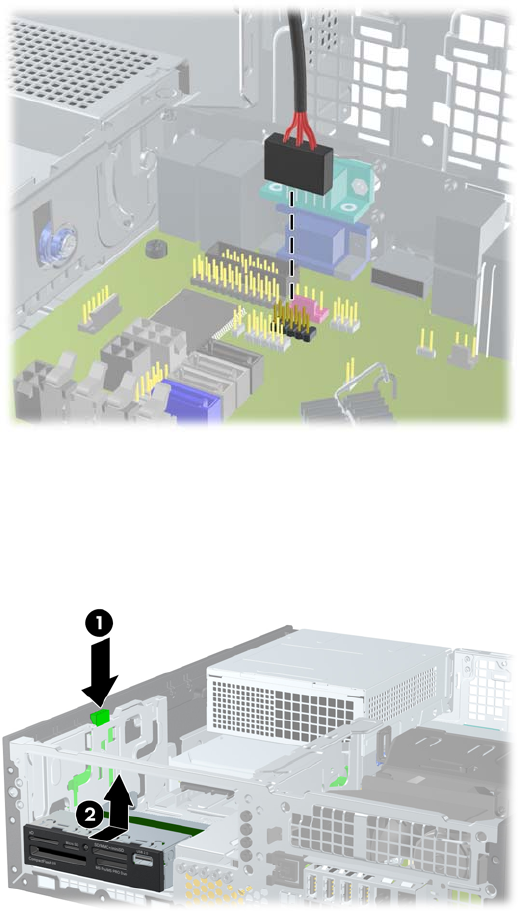

Рисунок 4-28 Отсоединение кабеля USB устройства чтения карт памяти
3. Нажмите зеленую кнопку фиксатора дисковода на левой стороне дисковода, чтобы
отсоединить дисковод от отсека (1). Нажимая кнопки фиксатора дисковода, сдвиньте
дисковод назад до упора, затем поднимите его, чтобы полностью извлечь из блока
дисководов (2).
Рисунок 4-29 Удаление 3,5-дюймового дисковода (показан считыватель карт памяти)
Установка 3,5-дюймового дисковода в отсек для дисковода
3,5-дюймовый отсек располагается под 3,5-дюймовым. Установка дисковода в 3,5-дюймовый
отсек:
