5. Подключите соответствующие кабели дисковода:
а. При установке второго жесткого диска следует подсоединить кабель питания (1) и
кабель передачи данных (2) к задней стороне дисковода и подсоединить каждый
конец кабеля передачи данных к голубому (для моделей 8200 Elite) или белому (для
моделей 6200 Pro) разъему на системной плате, помеченному маркировкой SATA1.

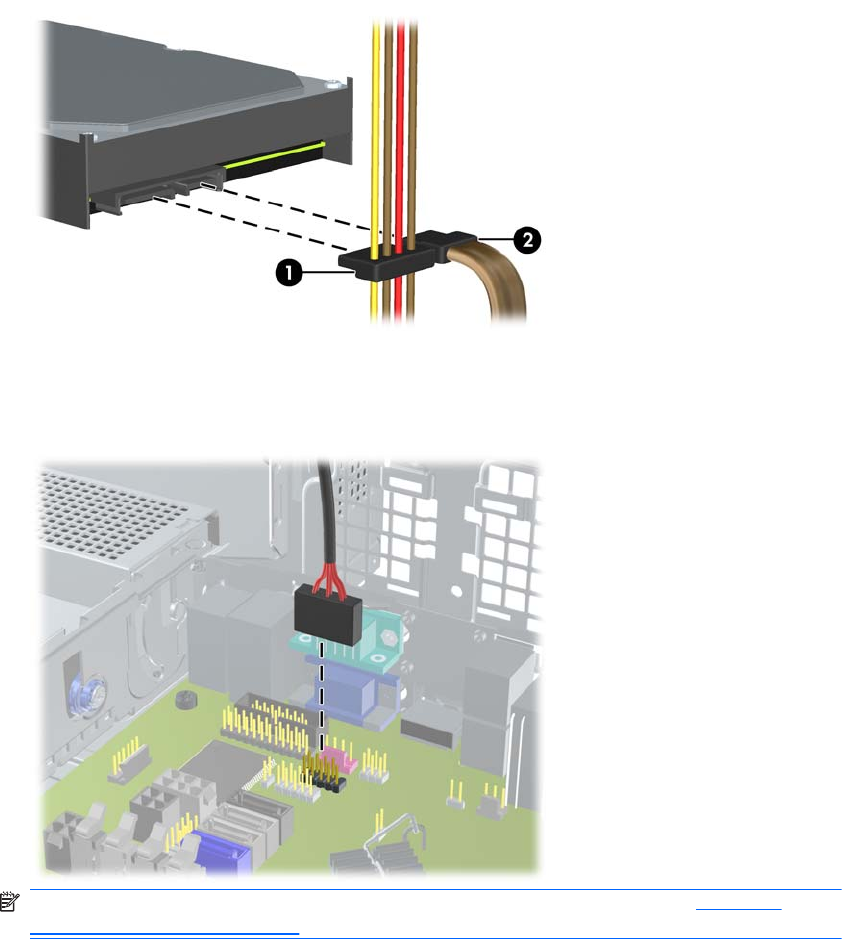

Рисунок 4-32 Подключение кабеля питания и кабеля данных жесткого
диска
б. При установке устройства чтения карт памяти подключите USB-кабель от этого
устройства к USB-разъему на системной плате (с маркировкой MEDIA).
Рисунок 4-33 Подключение кабеля USB устройства чтения карт памяти
ПРИМЕЧАНИЕ. Разъемы системной платы см. на рисунке в разделе Разъемы
системной платы на стр. 105.
6. Снимите 5,25-дюймовый дисковод.
7. Установите переднюю панель (если снималась) и защитную панель.
8. Если компьютер находился на подставке, установите ее.
RUWW Установка и извлечение дисководов 129
