7. Снимите один из пяти серебристых стандартных винтов 6-32, расположенных на передней
стенке корпуса за передней панелью.

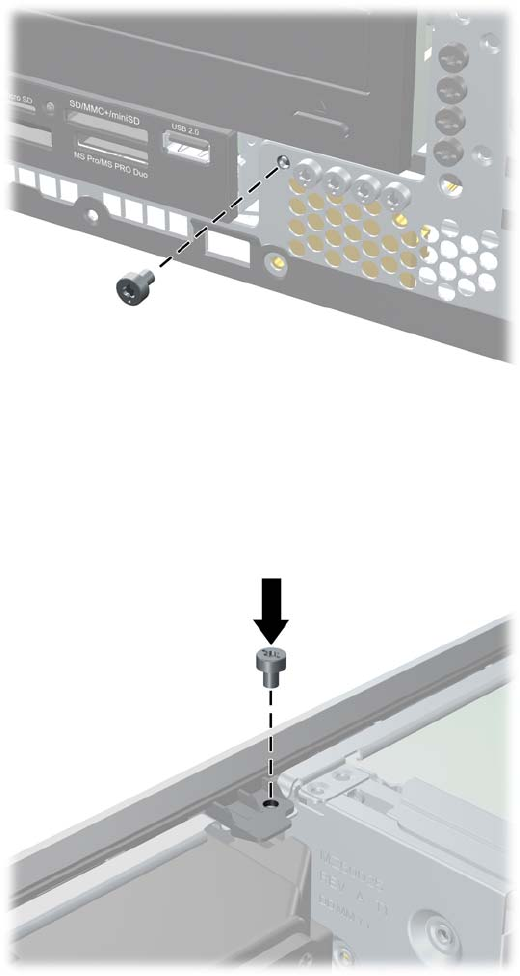

Рисунок 4-51 Поиск блокировочного винта передней панели
8. Поместите переднюю панель на место.
9. Установите блокировочный винт позади среднего фиксатора для блокировки передней
панели.
Рисунок 4-52 Установка крепежного винта передней панели
10. Установите на место защитную панель.
11. Если компьютер находился на подставке, установите ее.
12. Присоедините шнур питания и включите компьютер.
13. Закройте все защитные устройства, которые были отсоединены при снятии защитной
панели.
RUWW Установка блокировочного устройства 141
