Установка модулей в разъемы SODIMM
На системной плате имеется два разъема для модулей SODIMM, по одному разъему на
каждый канал. Разъемы имеют маркировку XMM1 и XMM3. Разъем XMM1 задействован в
канале памяти A. Разъем XMM3 задействован в канале памяти B.

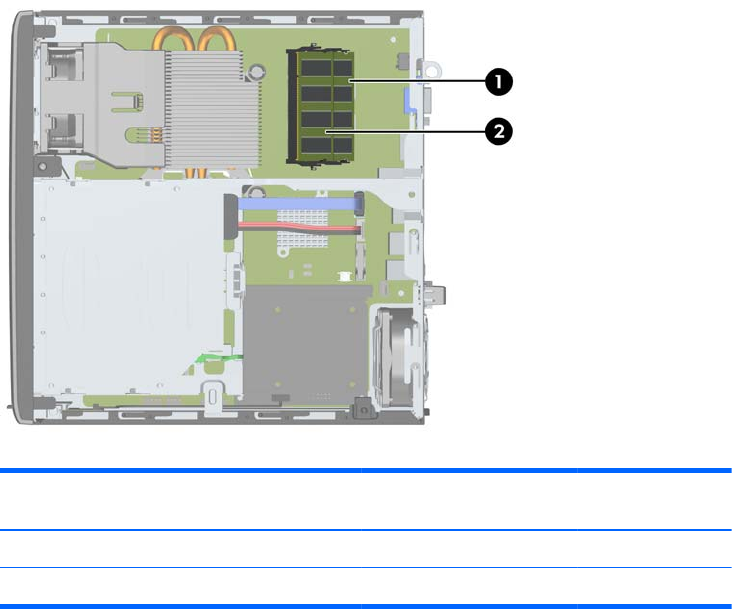

Рисунок 5-9 Расположение разъемов модулей SODIMM
Таблица 5-1 Расположение разъемов модулей SODIMM
Обозн
ачение
Описание Маркировка разъема
системной платы
Цвет разъема
1 Разъем SODIMM1, канал B XMM1 Черный
2 Разъем SODIMM3, канал A XMM3 Черный
В зависимости от того, как установлены модули SODIMM, система будет работать либо в
одноканальном режиме, либо в двухканальном режиме, либо в гибком режиме.
●
Если разъемы SODIMM заполнены для одного канала, система будет работать в
одноканальном режиме.
●
Если объем памяти модуля SODIMM в канале A равен объему памяти модуля SODIMM в
канале «B», система будет работать в высокопроизводительном
двухканальном режиме.
●
Если объем памяти модулей SODIMM в канале A не равен объему памяти модулей
SODIMM в канале B, система будет работать в гибком режиме. В гибком режиме канал,
заполненный минимальным объемом памяти, описывает общее количество памяти,
назначенное двухканальной подсистеме, оставшийся объем назначается одиночному
каналу. Если в одном из каналов объем памяти будет больше, чем
в другом, больший
объем должен быть назначен кналу A.
●
В любом режиме максимальная скорость работы памяти определяется самым медленным
модулем SODIMM, установленным в системе.
