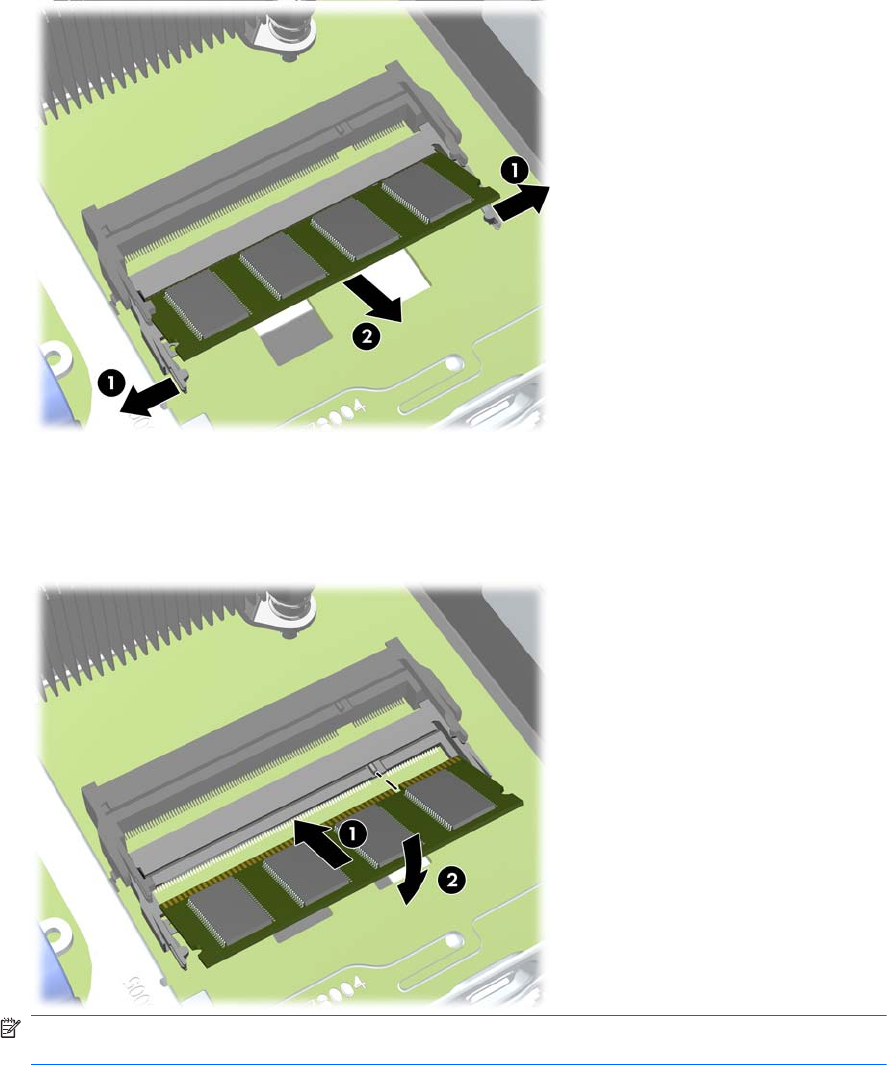

8. Чтобы снять модуль памяти SODIMM, отодвиньте две защелки с каждой стороны модуля
SODIMM (1), затем извлеките его из разъема (2).
Рисунок 5-10 Извлечение модуля SODIMM
9. Вставьте новый модуль SODIMM в разъем приблизительно под углом в 30° (1), а затем
нажмите на модульSODIMM вниз (2) таким образом, чтобы защелкнулись
соответствующие защелки.
Рисунок 5-11 Установка модуля памяти SODIMM
ПРИМЕЧАНИЕ. Модуль памяти можно установить только в одном определенном
положении. Совместите выемку на модуле с выступом в разъеме.
10. Установите на место защитную панель.
11. Если компьютер находился на подставке, установите ее.
