12. Поместите жесткий диск так, чтобы поверхность жесткого диска находилась вплотную к
поверхности контейнера (1), так чтобы монтажная плата на нижней части жесткого диска
не соприкасалась с защелками на нижней панели контейнера, затем задвиньте новый
жесткий диск в контейнер (2).
ПРЕДУПРЕЖДЕНИЕ. При установке жесткого диска в контейнер не допускайте, чтобы
монтажная плата на нижней части жесткого диска задевала защелки на нижней панели
контейнера. Это может привести к невосстановимому повреждению жесткого диска.

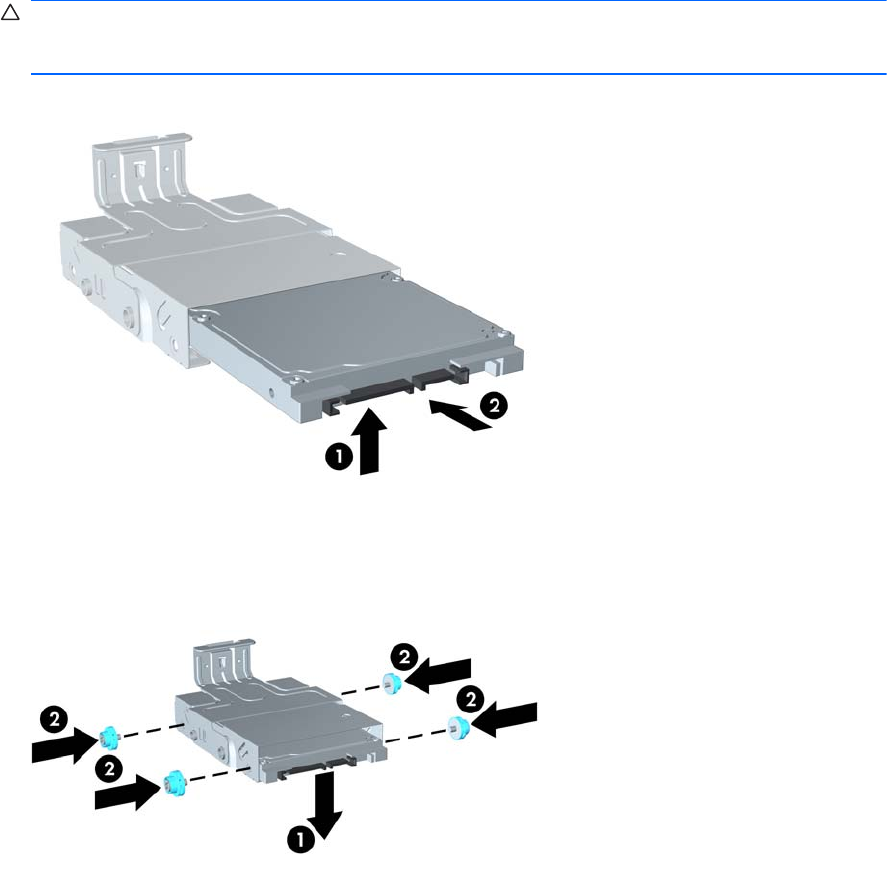

Рисунок 5-19 Установка жесткого диска в контейнер
13. Установите жесткий диск на нижней панели контейнера (1), затем установите на место
четыре направляющих винта по обеим сторонам контейнера, чтобы закрепить дисковод в
контейнере (2).
Рисунок 5-20 Опускание жесткого диска и установка направляющих винтов на место
