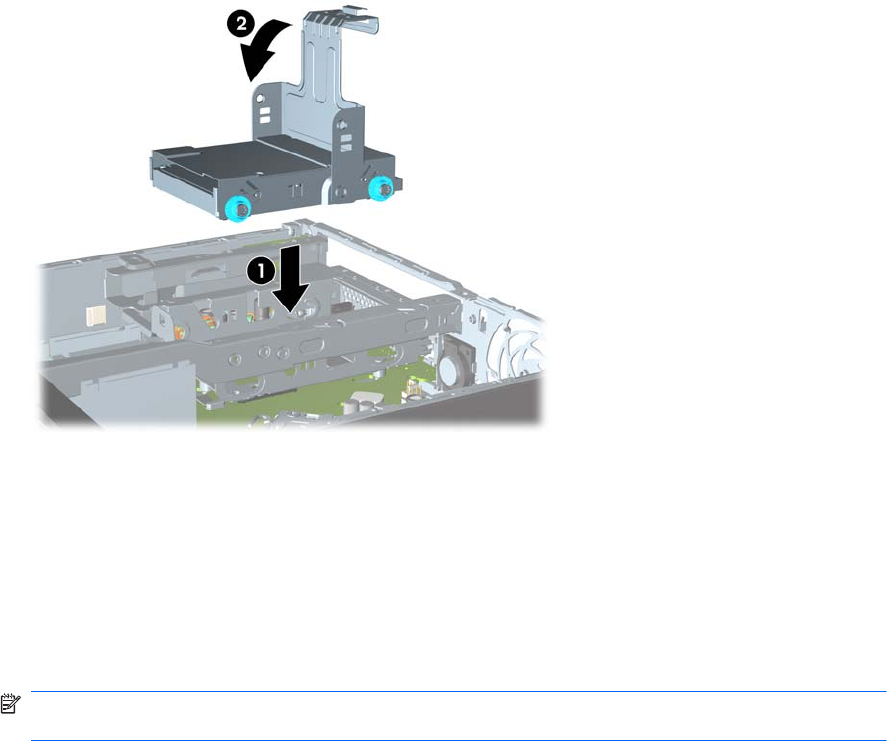

14. Чтобы поместить контейнер жесткого диска обратно в корпус компьютера, совместите
направляющие винты с разъемами отсека, опустите контейнер по направлению строго
вниз в отсек (1) и нажмите на рукоятку контейнера по направлению вниз (2) таким
образом, чтобы диск плотно встал на свое место.
Рисунок 5-21 Установка контейнера жесткого диска
15. Установите на место оптический дисковод и снова подключите кабель к задней панели
оптического дисковода.
16. Установите на место крышку корпуса.
17. Если компьютер находился на подставке, установите ее.
18. Подключите шнур питания и включите компьютер.
19. Закройте устройства безопасности, которые были отключены при снятии крышки или
защитной панели компьютера.
ПРИМЕЧАНИЕ. Настраивать жесткий диск SATA не нужно; компьютер автоматически
распознает его при следующем включении.
Установка и извлечение крышки разъемов
Дополнительная крышка порта на задней панели доступна для компьютера.
RUWW Установка и извлечение крышки разъемов 161
