Компоненты задней панели рабочей станции со
сверхплоским корпусом Ultra-Slim Desktop (USDT)

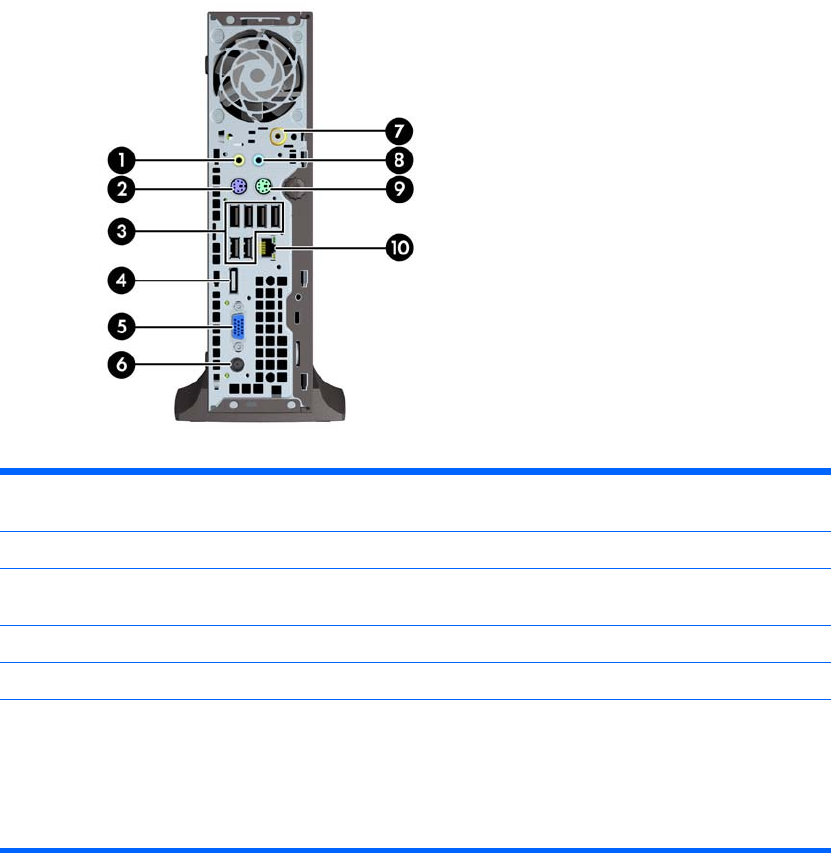

Рисунок 1-11 Компоненты задней панели
Таблица 1-7 Компоненты задней панели
1 Разъем линейного выхода для звуковых
устройств с питанием (зеленый)
6 Разъем шнура питания
2 Разъем клавиатуры PS/2 (фиолетовый)7 ТВ-тюнер (дополнительный)
3 Порты USB (универсальной
последовательной шины)
8 Аудиоразъем линейного входа
(синий)
4 Разъем монитора DisplayPort 9 Разъем мыши PS/2 (зеленый)
5 Разъем монитора VGA 10 Сетевой разъем RJ-45
ПРИМЕЧАНИЕ. Некоторые модели вместо дополнительного TV-тюнера оснащены дополнительной
беспроводной антенной. В других моделях не
имеется дополнительных компонентов для этого региона.
При подключении устройства к синему аудиоразъему линейного входа открывается диалоговое окно с
вопросом, использовать ли разъем как линейный вход или вход для микрофона. В любое время можно
изменить назначение разъема, дважды щелкнув значок Realtek HD Audio Manager на панели задач
Windows.
