Замена защитной панели компьютера
Задвиньте выступ переднего края защитной панели под выступ передней стенки корпуса (1),
затем нажмите на заднюю часть защитной панели, чтобы она встала на место (2).

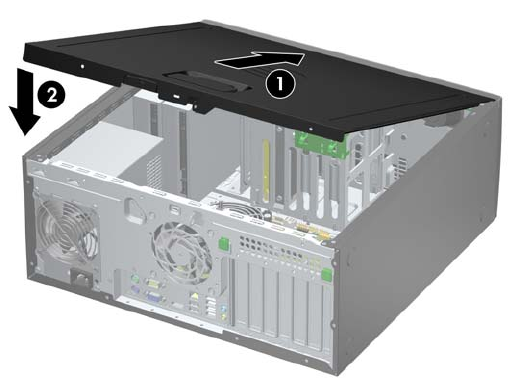

Рисунок 2-2 Установка защитной панели компьютера
