Снятие декоративных заглушек
На некоторых моделях в 5,25-дюймовых отсеках для дисководов установлены декоративные
заглушки, которые необходимо снять перед установкой дисковода. Удаление декоративной
заглушки
1. Снимите защитную панель и переднюю панель.
2. Осторожно извлеките субпанель с декоративными заглушками из передней панели, затем
снимите нужную декоративную заглушку.
ПРЕДУПРЕЖДЕНИЕ. Субпанель необходимо извлекать вертикально. Извлечение субпанели
под углом может привести к повреждению штырьков, совмещающих субпанель с передней
панелью.

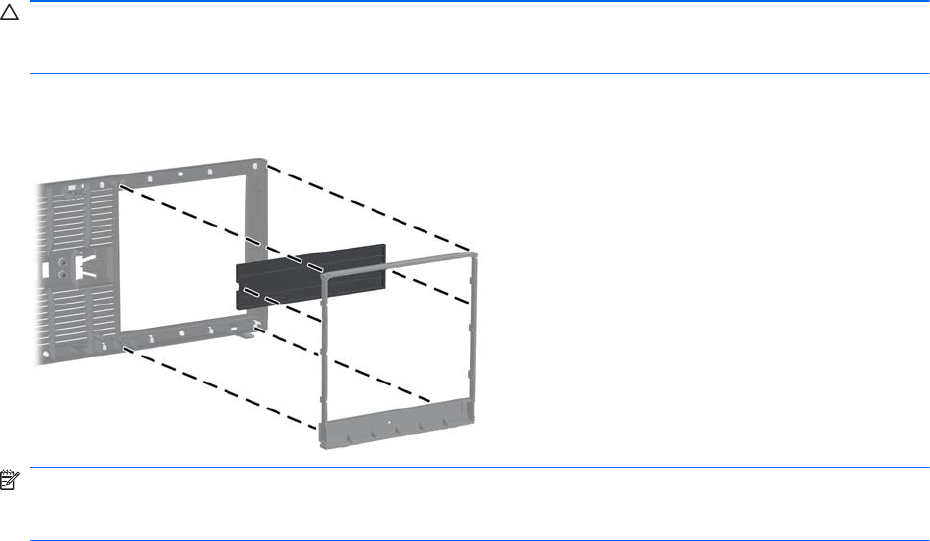

Рисунок 2-4 Снятие декоративных заглушек с субпанели (показана горизонтальная
конфигурация)
ПРИМЕЧАНИЕ. При установке субпанели необходимо убедиться в правильной ориентации
направляющих контактов и оставшихся декоративных заглушкек. При правильной ориентации
логотип расположен внизу субпанели.
22 Глава 2 Обновление аппаратного обеспечения модели с изменяемым вертикальным
корпусом
RUWW
