Установка передней панели на место
Вставьте три выступа в нижней части панели в прямоугольные отверстия корпуса (1), затем
поверните панель для установки в корпус (2).

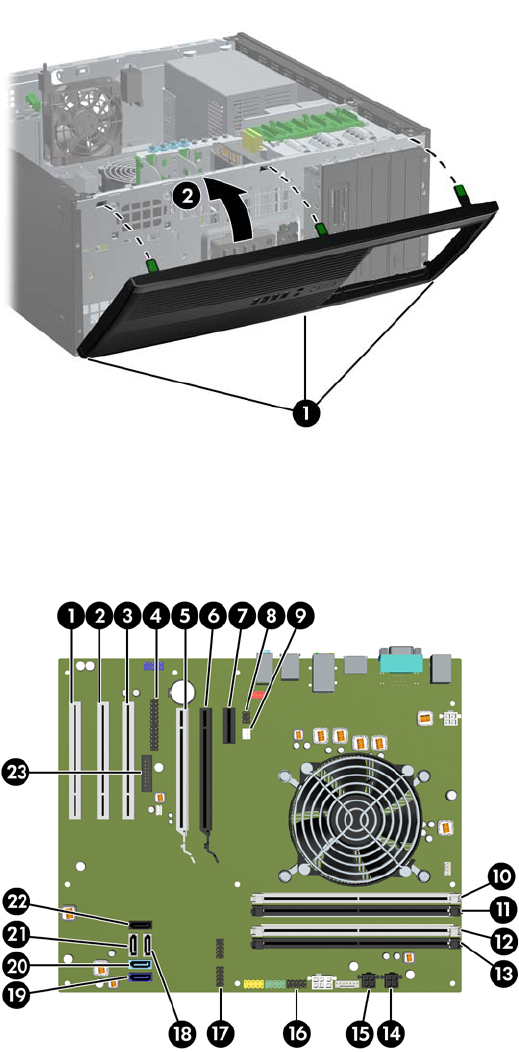

Рисунок 2-5 Установка передней панели
Разъемы системной платы
Сведения о разъемах системной платы см. на следующем рисунке и в таблице.
Рисунок 2-6 Разъемы системной платы
RUWW Установка передней панели на место 23
