7. Извлеките дисковод из отсека для дисковода следующим образом:
● Для извлечения 5,25-дюймового дисковода в горизонтальной конфигурации нажмите
на желтый фикватор дисковода (1), затем вытащите дисковод из отсека (2).
ПРЕДУПРЕЖДЕНИЕ. Если желтая защелка диска нажата, все 5,25-дюймовые
дисководы не закреплены; не наклоняйте прибор, чтобы дисководы не выпали.

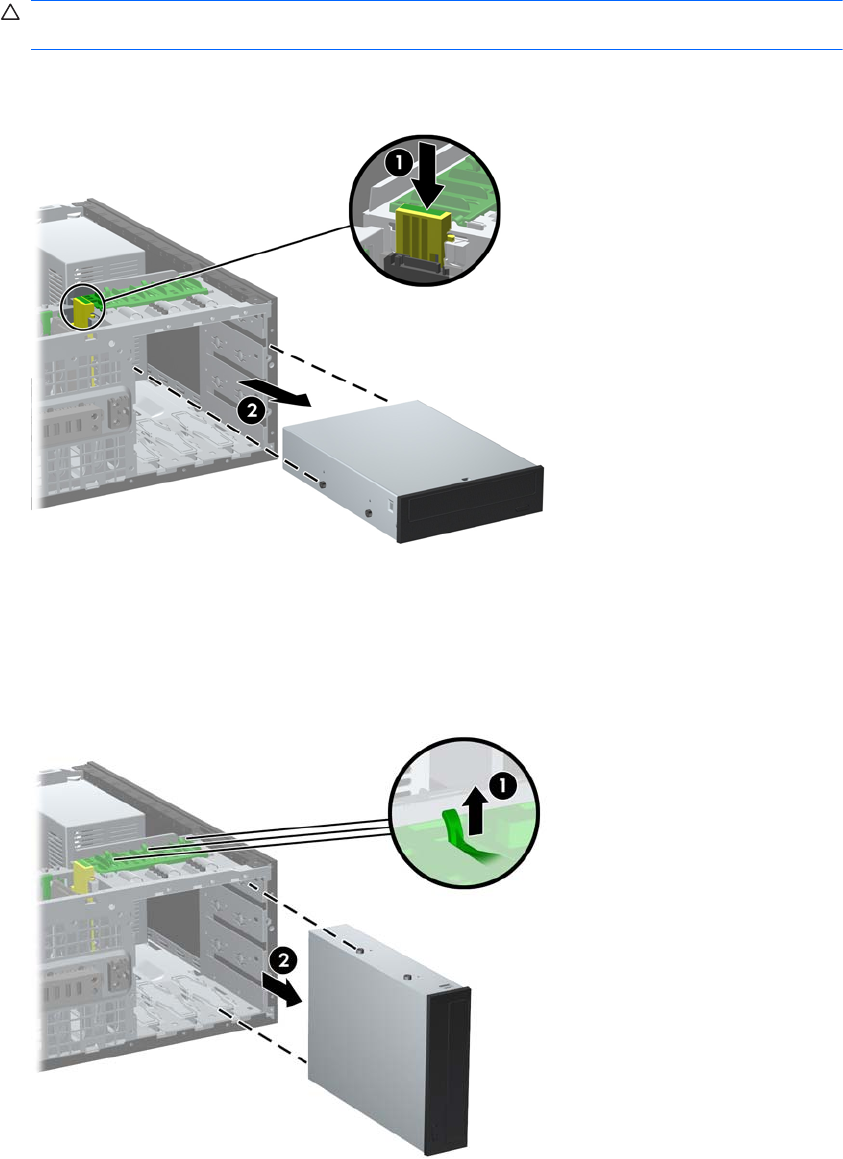

Рисунок 2-17 Извлечение 5,25-дюймового дисковода в горизонтальной
конфигурации (показан оптический дисковод)
●
Для извлечения 5,25-дюймового дисковода в вертикальной конфигурации поднимите
зеленый фиксатор характерный для данного дисковода (1), затем вытащите дисковод
из ниши (2).
Рисунок 2-18 Извлечение 5,25-дюймового дисковода в вертикальной конфигурации
(показан оптический дисковод)
