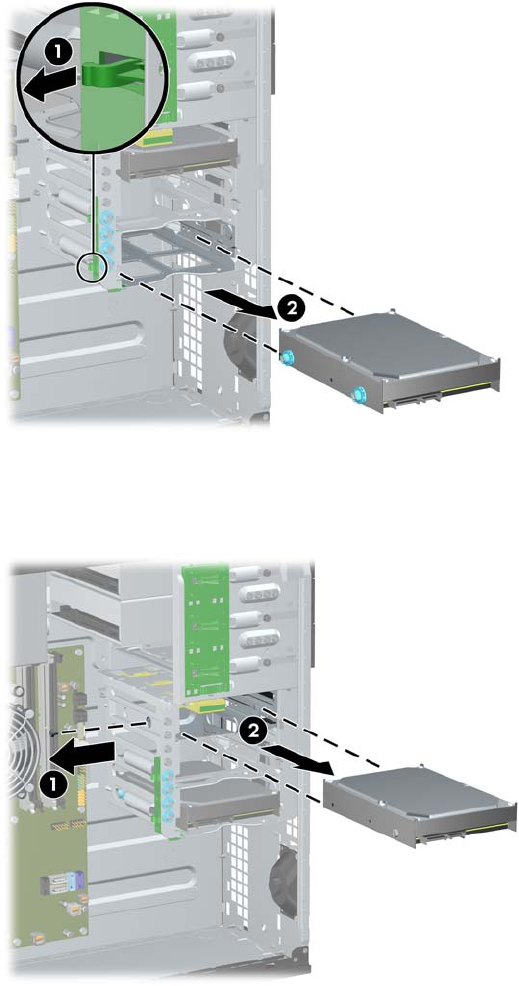

Чтобы извлечь жесткий диск из одного из двух нижних внутренних отсеков, поднимите
зеленую защелку извлекаемого жесткого диска (1) и выньте диск из отсека (2).
Рисунок 2-19 Извлечение жесткого диска из двух нижних отсеков
●
Чтобы извллечь жесткий диск из верхнего внутреннего отсека, открутите винт (1),
который фиксирует дисковод, на стенке отсека, и выньте диск из отсека (2).
Рисунок 2-20 Извлечение жесткого диска из верхнего отсека
RUWW Извлечение диска из отсека дисковода 37
