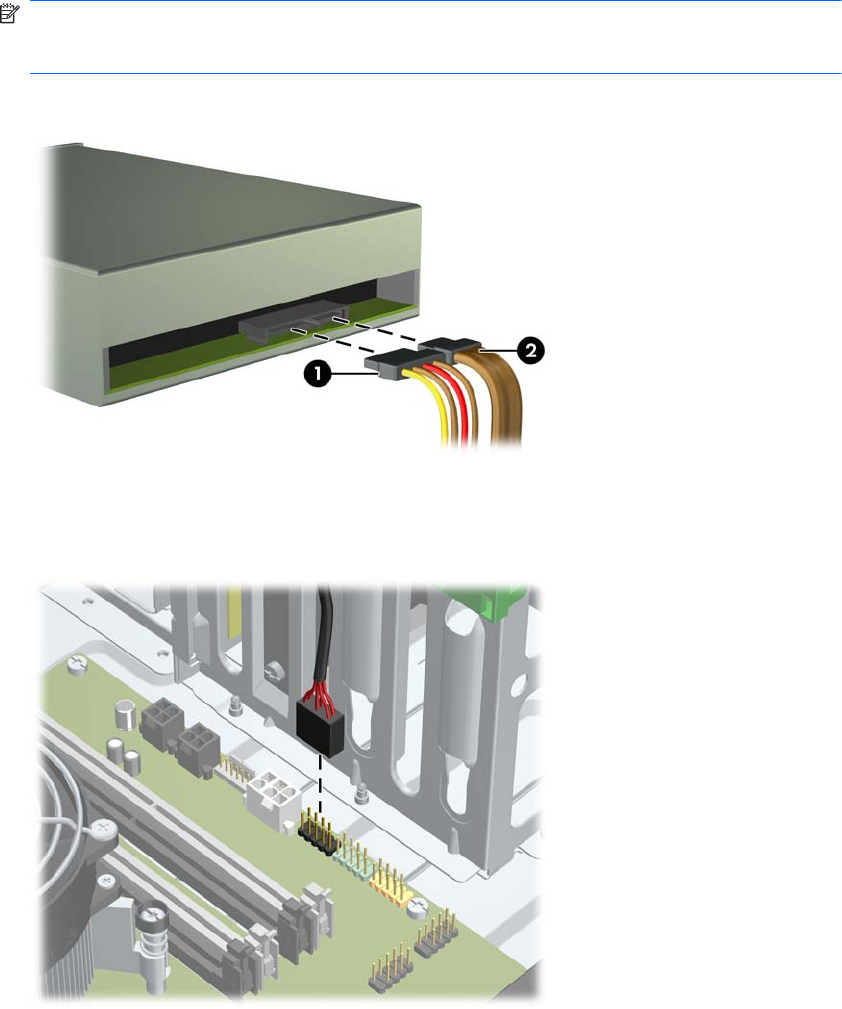

9. Подключите к приводу кабель данных и кабель питания, как показано на рисунках ниже.
а. При установке оптического привода подключите к задней панели привода кабель
питания (1) и кабель данных (2).
ПРИМЕЧАНИЕ. В качестве кабеля питания для оптических дисководов
используется двужильный кабель, соединяющий системную плату с задней стороной
отсеков для оптических дисководов.
Рисунок 2-23 Подключение кабелей к оптическому приводу
б. При установке устройства чтения карт памяти подключите кабель USB к разъему USB
с маркировкой MEDIA на системной плате.
Рисунок 2-24 Подключение кабеля USB устройства чтения карт памяти
10. При установке нового дисковода подключите другой конец кабеля данных к
соответствующему разъему системной платы.
