Для установки 2,5-дюймового жесткого диска в один из двух нижних отсеков (отсеки 5
и 6) выполните следующее:
◦
установите четыре серебристо-синих изолирующих крепежных направляющих
винта 6-32 на скобу адаптера (по два с каждой стороны скобы).

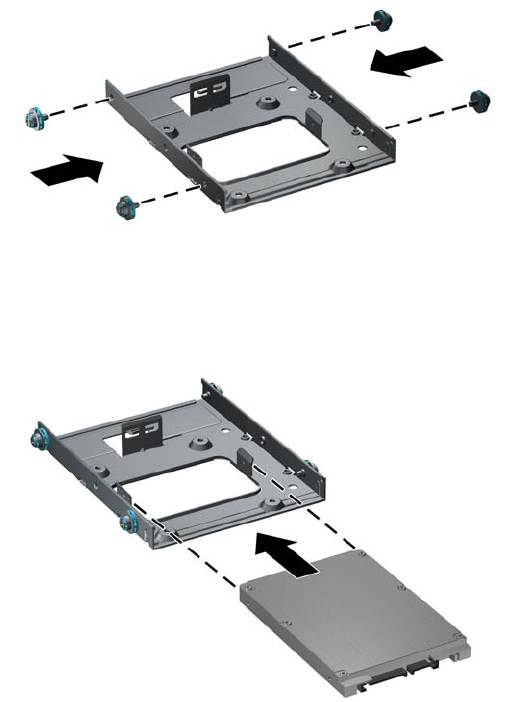

Рисунок 2-26 Установка изолирующих крепежных направляющих винтов на 2,5-
дюймовую скобу адаптера
◦
Установите диск в гнездо на скобе адаптера, стороной с PCA вниз, сопоставив
три выступа скобы с накопителем. Убедитесь, что разъемы питания и передачи
данных на диске повернуты правильно.
Рисунок 2-27 Установка дисковода на скобу адаптера
RUWW Установка дисков 45
