ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что направляющие винты совпали с направляющими
пазами отсека дисковода. Применение излишних усилий при установке дисковода в отсек
может привести к повреждению дисковода.
●
Для установки жесткого диска в один из двух нижних отсеков (отсеки 5 и 6), вставьте
жесткий диск в отсек до щелчка. Защелка автоматически зафиксирует дисковод в
отсеке.

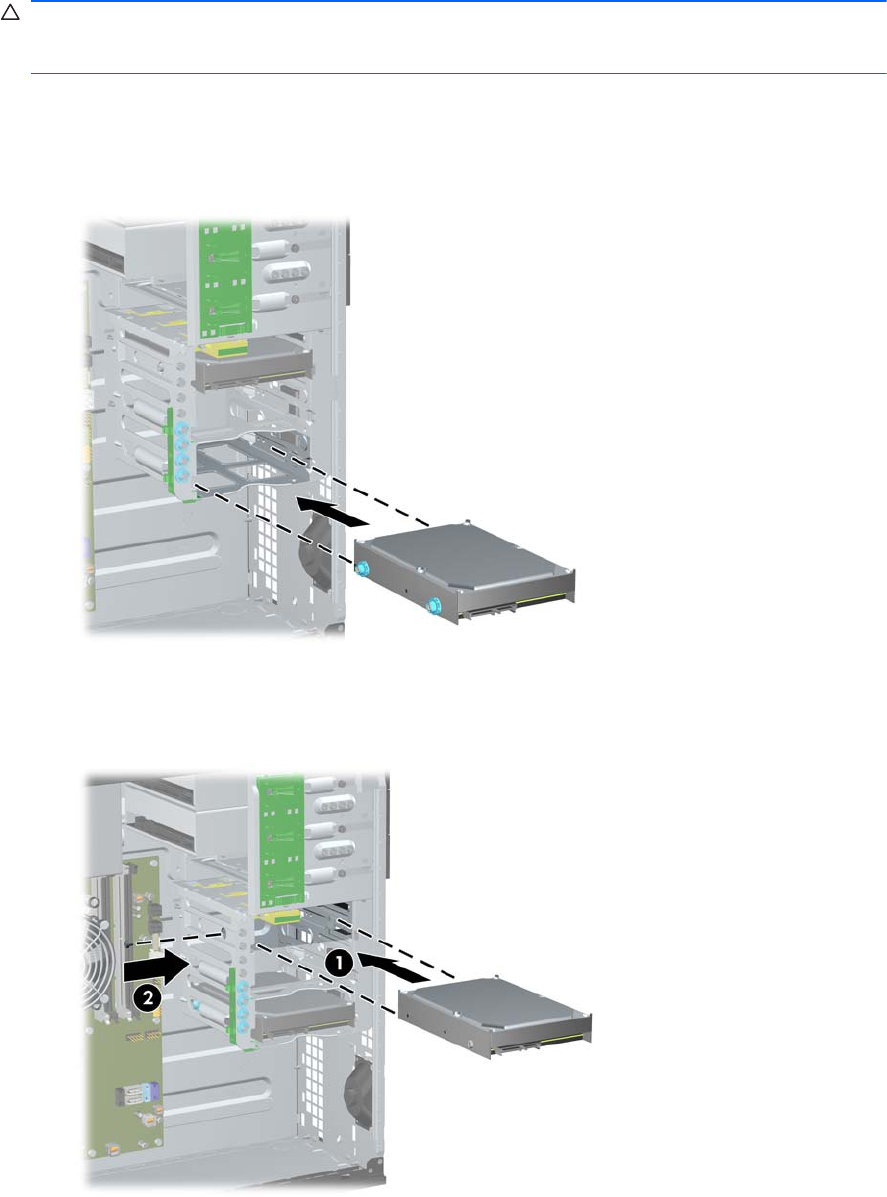

Рисунок 2-30 Установка жестких дисков в два нижних отсека
●
Для установки жесткого диска в верхний отсек (отсек 4) вставьте жесткий диск в отсек
(1) и закрепите стандартным винтом 6-32 (2).
Рисунок 2-31 Установка жесткого диска в верхний отсек
RUWW Установка дисков 47
