Преобразование вертикальной конфигурации в
горизонтальную
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от состояния питания на системную плату постоянно
подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы
не допустить повреждения внутренних компонентов, необходимо отключить шнур питания
от источника питания.
5. Снимите крышку корпуса компьютера.
6. Снимите переднюю панель.
7. Отключите от дисководов в 5,25-дюймовых отсеках все кабели питания и кабели данных.
8. Для извлечения дисководов из 5,25-дюймовой ниши поднимите зеленую защелку
крепежной скобы дисковода (1). Поднимая защелку, вытащите дисковод из ниши (2).
Повторите это действие для каждого 5,25-дюймового дисковода.

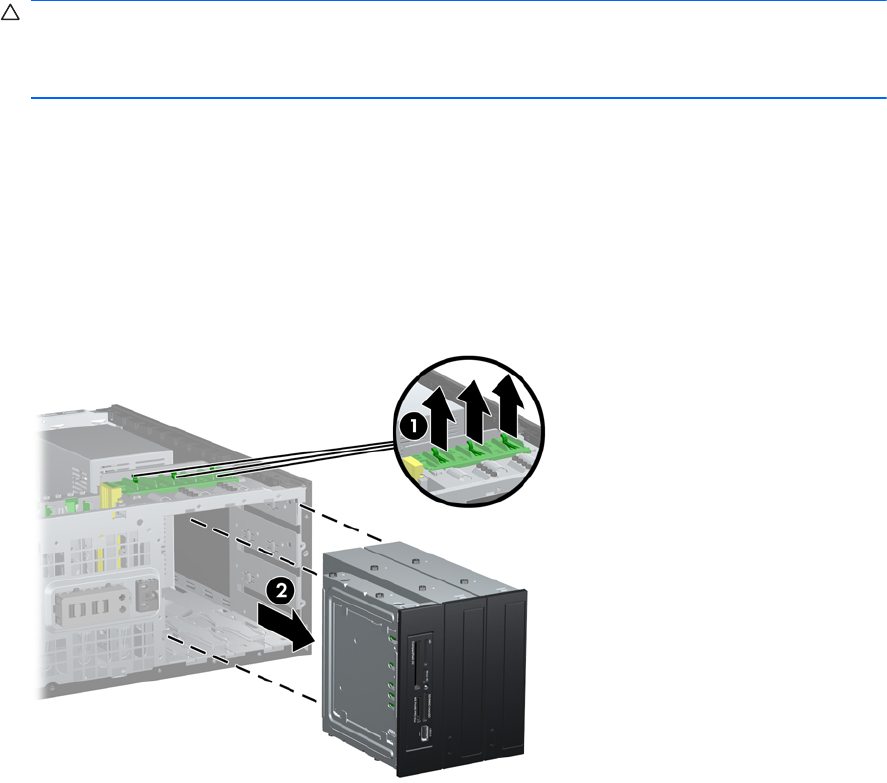

Рисунок 2-33 Извлечение 5,25-дюймовых дисководов из
ниш (вертикальный корпус)
RUWW Преобразование вертикальной конфигурации в горизонтальную 49
