8. Для извлечения дисководов из 5,25-дюймовой ниши нажмите на желтый фиксатор
дисковода (1), как показано ниже. Нажимая на фиксатор дисковода, извлеките дисководы
из ниши (2).

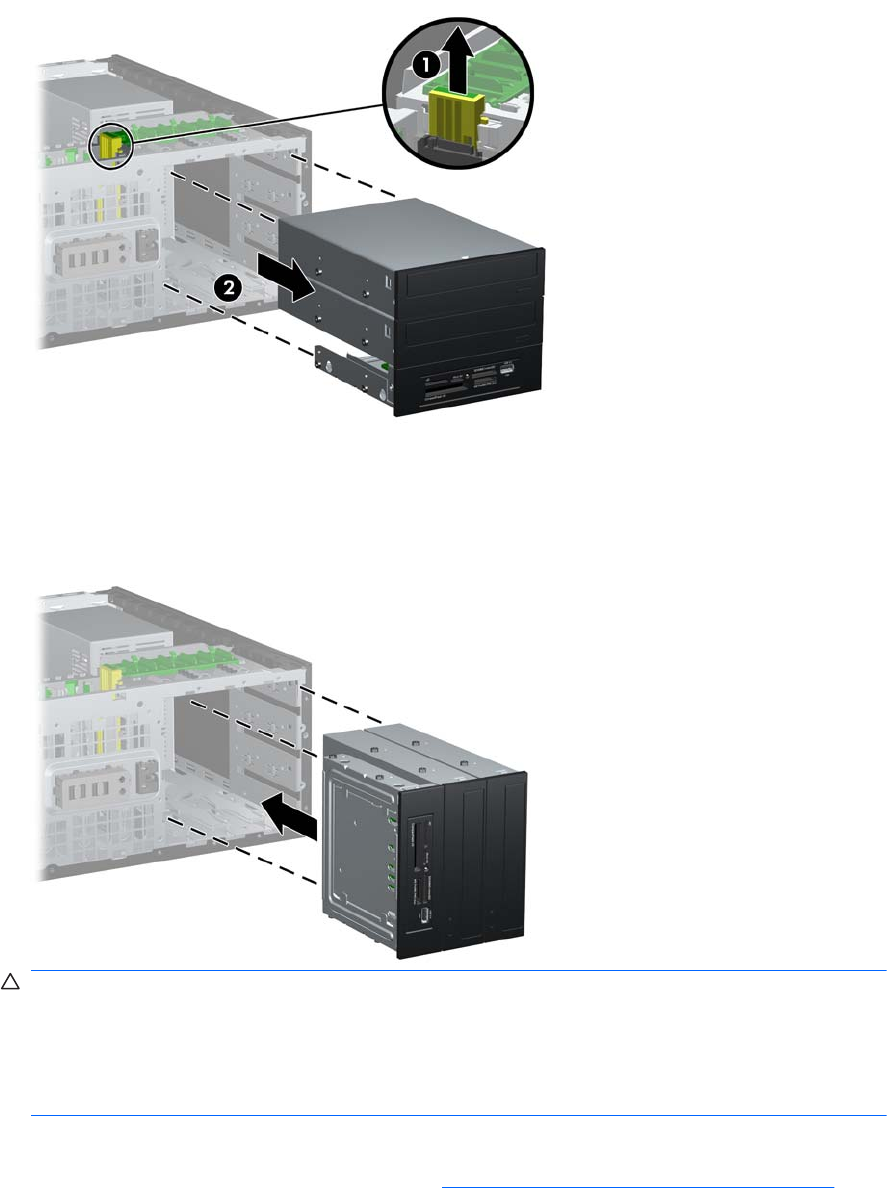

Рисунок 2-36 Извлечение 5,25-дюймовых дисководов из ниш (горизонтальный корпус)
9. Осторожно установите дисковод в самый верхний свободный отсек, пока оно не встанет
на место. После правильной установки дисковод закрепляется в отсеке. Повторите этот
шаг для каждого дисковода.
Рисунок 2-37 Установка дисковода в вертикальной конфигурации
ПРЕДУПРЕЖДЕНИЕ. Длина нижнего 5,25-дюймового отсека для дисковода меньше
длины двух верхних отсеков. Для нижнего отсека подходит дисковод длиной не более
14,5 см. Не пытайтесь устанавливать в нижний отсек дисковод большего размера,
например оптический дисковод. Это может привести к повреждению дисковода и
системной платы. Применение излишних усилий при установке дисковода в отсек может
привести
к повреждению дисковода.
10. Подключите все кабели питания и кабели данных к дисководам в 5,25-дюймовых отсеках.
11. Снимите субпанель, как описано в разделе
Снятие декоративных заглушек на стр. 22.
