6. Снимите блокировочный винт с внутренней стороны передней панели.

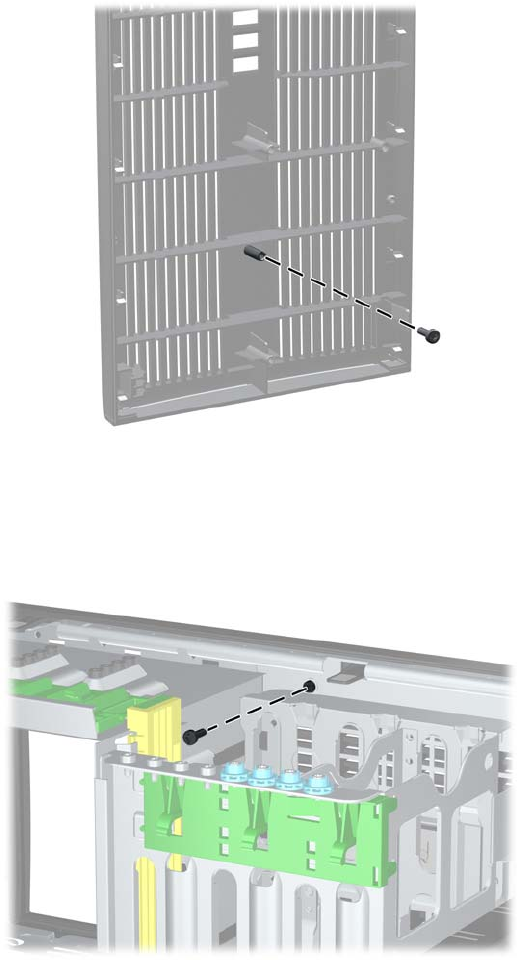

Рисунок 2-49 Поиск блокировочного винта передней панели
7. Снимите переднюю панель.
8. Установите винт с внутренней стороны корпуса в переднюю панель. Отверстие для винта
расположено на левом краю корпуса рядом с верхним отсеком жесткого диска.
Рисунок 2-50 Установка крепежного винта передней панели
9. Установите на место защитную панель.
10. Подключите шнур питания и включите компьютер.
11. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
60 Глава 2 Обновление аппаратного обеспечения модели с изменяемым вертикальным
корпусом
RUWW
