Разъемы системной платы
Сведения о разъемах системной платы вашей модели см. на следующем рисунке и в
таблицах.

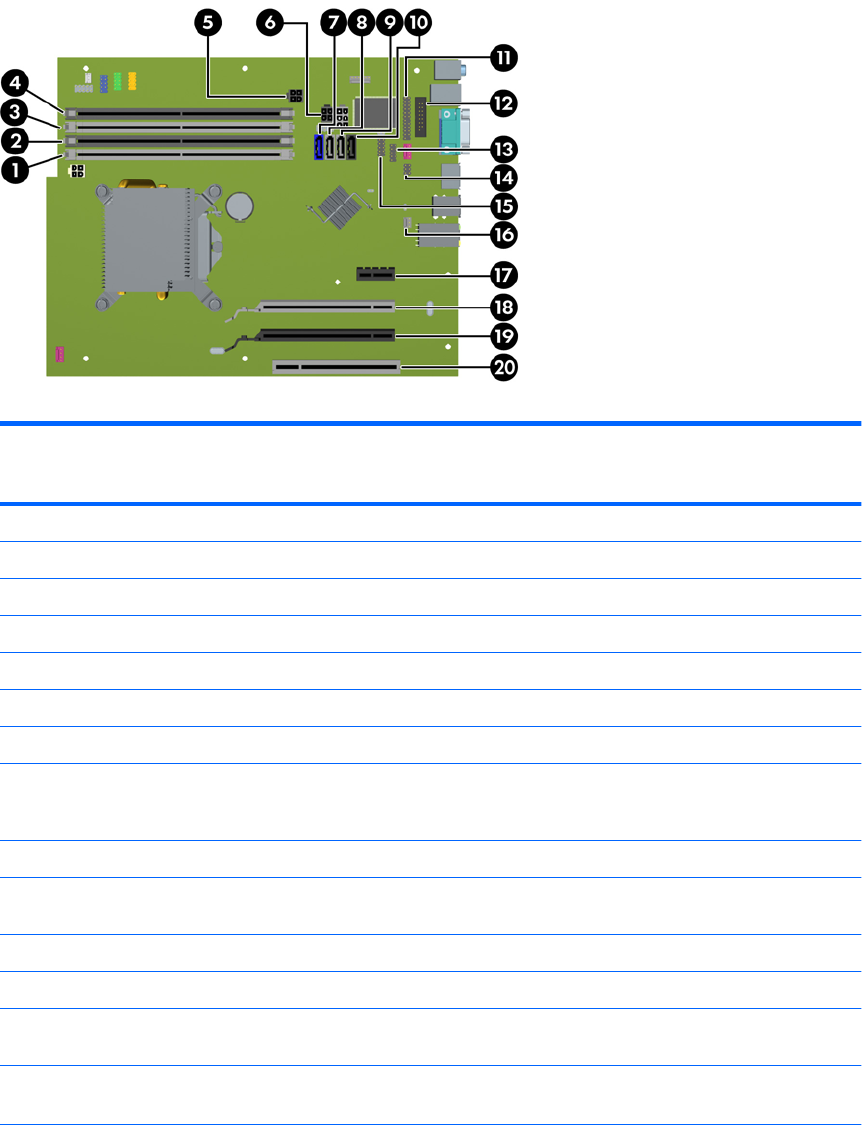

Рисунок 3-7 Разъемы системной платы компьютеров серии 8200 Elite
Таблица 3-1 Разъемы системной платы компьютеров серии 8200 Elite
Ном
ер
Разъем системной платы Маркировка
разъема системной
платы
Цвет Компонент
1 DIMM4 (канал A) DIMM4 белый Модуль памяти
2 DIMM3 (канал A) DIMM3 черный Модуль памяти
3 DIMM2 (канал B) DIMM2 белый Модуль памяти
4 DIMM1 (канал B) DIMM1 черный Модуль памяти
5 Электропитание SATAPWR0 черный Оптические дисководы SATA
6 Электропитание SATAPWR1 черный Жесткие диски SATA
7 SATA 3.0 SATA0 темно-синий 1-ый жесткий диск
8 SATA 3.0 SATA1 голубой 2-ой жесткий диск или 2-ой
оптический дисковод при наличии
кабеля адаптера ESATA
9 SATA 2.0 SATA2 белый 1-ый оптический дисковод
10 eSATA eESATA черный Кабель адаптера eSATA или 2-ой
оптический
дисковод
11 Параллельный порт PAR черный Параллельный порт
12 Последовательный порт COMB черный Последовательный порт
13 USB MEDIA черный Устройства USB, напр.,
устройство чтения карт памяти
14 Замок защитной панели HLCK черный Устройства USB, напр.,
устройство чтения карт памяти
