Извлечение или установка платы расширения
На компьютере 8200 Elite есть одно гнездо расширения PCI, одно гнездо расширения PCI
Express x1, одно гнездо расширения PCI Express x16 и одно гнездо расширения PCI Express
x16, которое можно понизить до гнезда x4.
Компьютер 6200 Pro снабжен одним гнездом расширения PCI, двумя гнездами расширения
PCI Express x1 и одним гнездом PCI Express x16.
ПРИМЕЧАНИЕ. В гнездо PCI Express x16 можно установить платы расширения PCI Express
x1, x4, x8 или x16.
При конфигурации с двумя платами видеоадаптера первая (основная) плата должна быть
установлена в гнездо PCI Express x16, НЕ пониженное до гнезда x4 (модели 8200 Elite).
Чтобы извлечь, заменить или добавить плату расширения, выполните указанные ниже
действия.
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки,
затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от состояния питания на системную плату постоянно
подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы
не допустить повреждения внутренних компонентов, необходимо отключить шнур питания
от источника питания.
5. Снимите крышку корпуса компьютера.
6. Найдите на системной плате подходящий свободный разъем расширения и
соответствующее гнездо расширения на задней панели корпуса компьютера.
7. Освободите защелку, которая удерживает заглушку гнезда PCI, подняв зеленый язычок
защелки и повернув защелку таким образом, чтобы она оказалась в открытом положении.

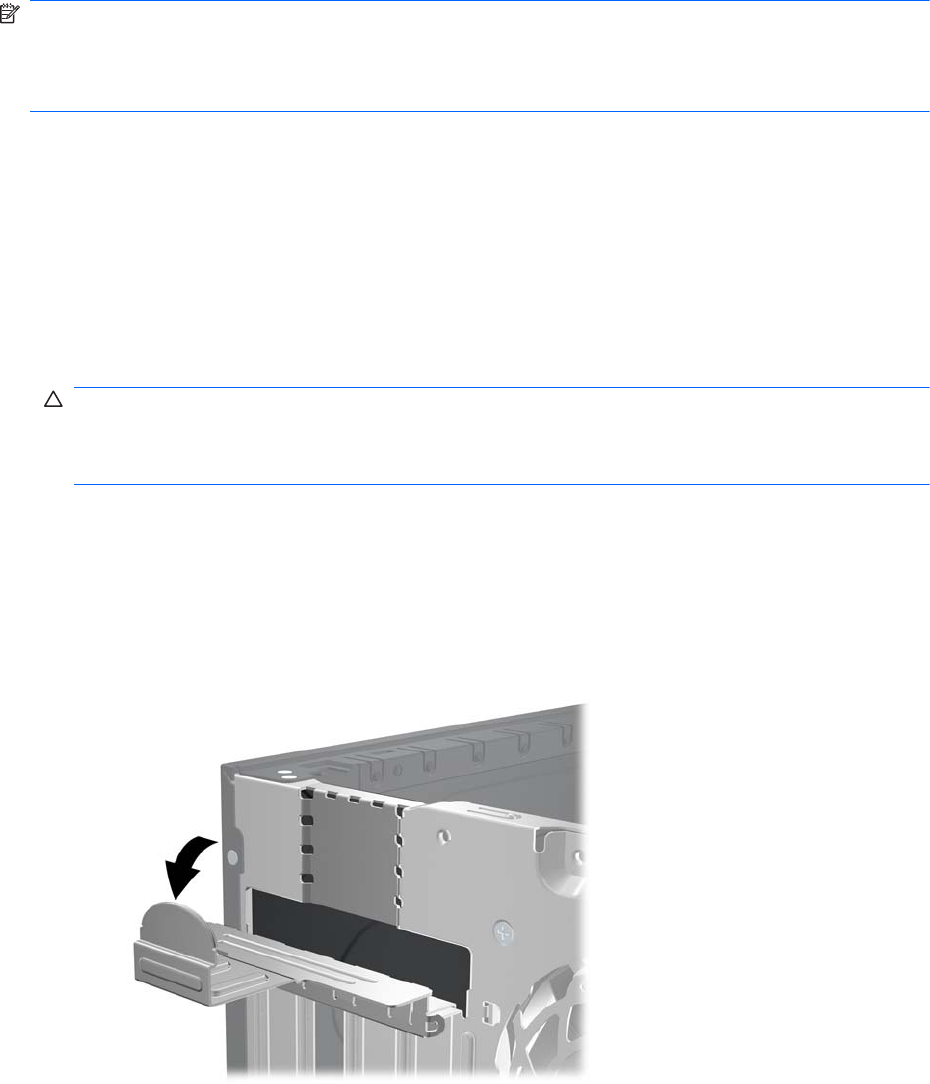

Рисунок 3-10 Фиксатор гнезда расширения
RUWW Извлечение или установка платы расширения 73
