б. При извлечении платы расширения PCI или PCI Express x1 возьмите ее за оба края и
аккуратно покачивая вперед и назад, извлеките контакты из гнезда. Потяните плату
расширения строго вертикально из гнезда, а затем из корпуса, чтобы извлечь ее.
Будьте осторожны, чтобы не поцарапать плату о другие компоненты.

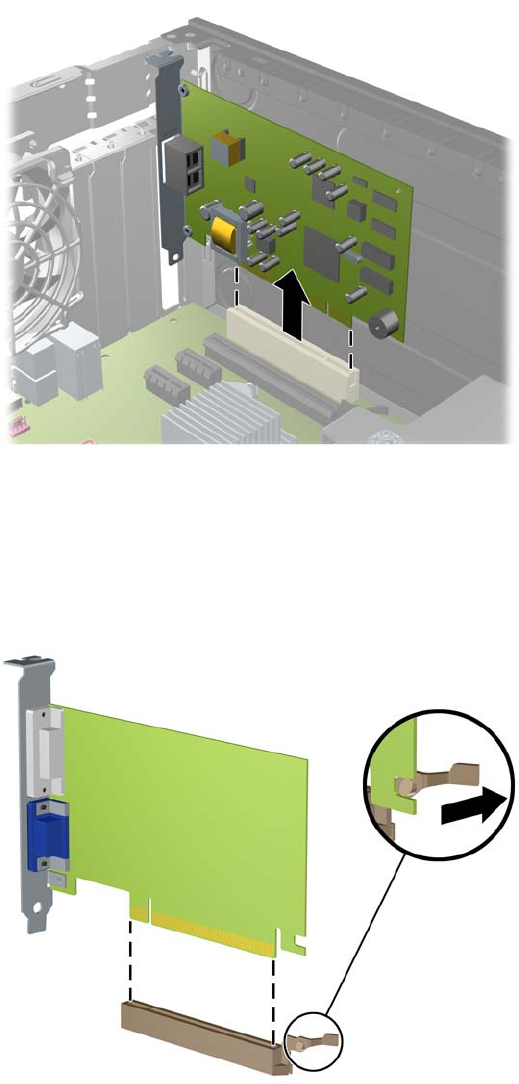

Рисунок 3-12 Извлечение стандартной платы расширения PCI
в. Для извлечения платы расширения PCI Express x16 оттяните защелку, которая
находится на гнезде расширения PCI Express сзади, в направлении от платы, а затем
осторожно тяните по очереди за один и за другой край, пока она не выйдет из
разъема. Вытащите плату расширения из разъема вертикально вверх и извлеките ее
из корпуса. Аккуратно извлеките плату, не задевая другие
компоненты.
Рисунок 3-13 Извлечение платы расширения PCI Express x16
9. Извлеченную плату следует хранить в антистатической упаковке.
RUWW Извлечение или установка платы расширения 75
