б. При извлечении устройства чтения карт памяти отключите USB-кабель от системной
платы.

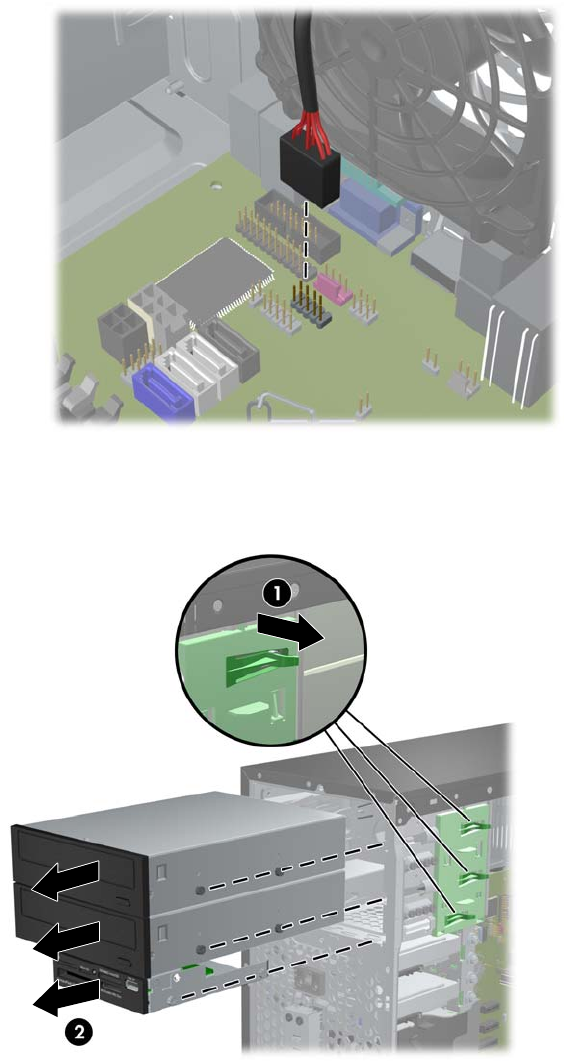

Рисунок 3-19 Отсоединение кабеля USB устройства чтения карт памяти
7. Крепежная скоба с защелками закрепляет устройство в отсеке. Поднимите защелку
крепежной скобы (1) извлекаемого привода и вытащите привод из отсека (2).
Рисунок 3-20 Извлечение запоминающего устройства
RUWW Установка и извлечение дисководов 81
