б. При установке устройства чтения карт памяти подключите кабель USB к разъему USB
с маркировкой MEDIA на системной плате.

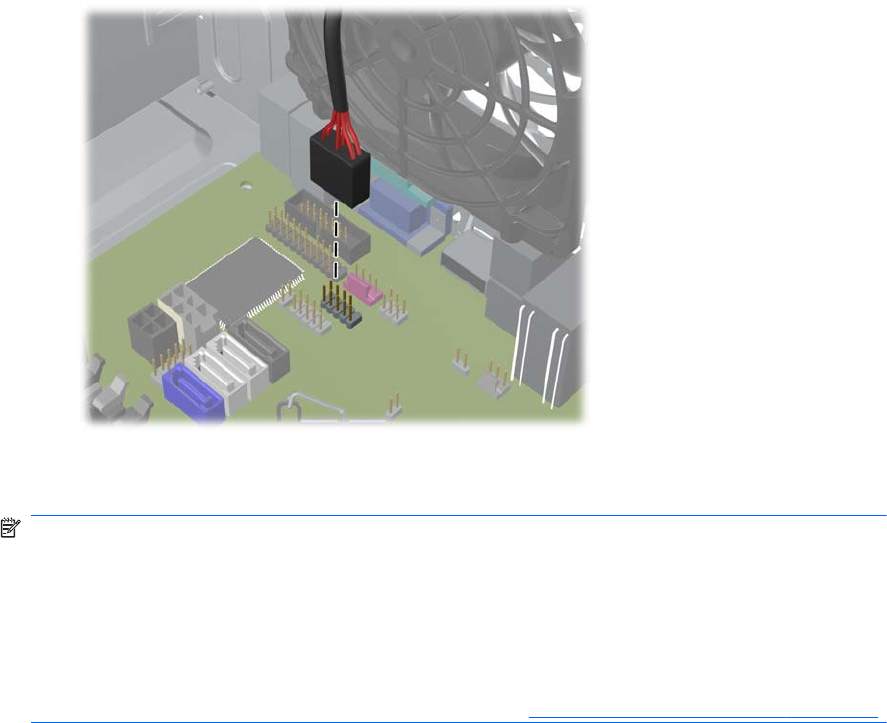

Рисунок 3-24 Подключение кабеля USB устройства чтения карт памяти
10. При установке нового привода подключите другой конец кабеля данных к
соответствующему разъему системной платы.
ПРИМЕЧАНИЕ. При установке оптического дисковода SATA подключите кабель
передачи данных к белому разъему SATA на системной плате, помеченному маркировкой
SATA2. Кабель передачи данных для второго оптического дисковода следует подключить
к черному разъему SATA на системной плате, помеченному маркировкой ESATA. Если
разъем ESATA уже занят, присоедините кабель второго оптического дисковода к голубому
(для моделей 8200 Elite) или белому (для моделей 6200 Pro) разъему
на системной плате,
помеченному маркировкой SATA1.
Разъемы системной платы см. на рисунке в разделе
Разъемы системной платы на стр. 66.
11. Установите на место переднюю панель и защитную панель корпуса компьютера.
12. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
13. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
84 Глава 3 Обновление аппаратного обеспечения модели с вертикальным корпусом (MT) RUWW
