Σύνδεση καλωδίων

ΣΗΜΕΙΩΣΗ: Για το μοντέλο L5009tm, συνιστάται η εγκατάσταση του προγράμματος οδήγησης APR

πριν από τη σύνδεση του εξοπλισμού.

1. Τοποθετήστε την οθόνη σε ένα εξυπηρετικό, επαρκώς αεριζόμενο σημείο, κοντά στον

υπολογιστή.

2. Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας (1) στην υποδοχή τροφοδοσίας AC που

βρίσκεται στο πίσω μέρος της οθόνης και το άλλο άκρο στην πρίζα.

3. L5006tm: Συνδέστε το ένα άκρο του σειριακού καλωδίου (RS232) ή του καλωδίου USB (2) της

οθόνης αφής, όχι όμως και τα δύο, στην πίσω υποδοχή του υπολογιστή και το άλλο άκρο στην

υποδοχή της οθόνης. Σφίξτε τις δύο πεταλούδες στο σειριακό καλώδιο ώστε να διασφαλίσετε

τη σωστή γείωση

. Το καλώδιο USB δεν διαθέτει πεταλούδες.

L5009tm: Συνδέστε το ένα άκρο του καλωδίου USB στην πίσω υποδοχή του υπολογιστή και το

άλλο άκρο στην υποδοχή της οθόνης.

ΣΗΜΕΙΩΣΗ: Το μοντέλο L5009tm δεν περιλαμβάνει σειριακή υποδοχή.

4. Συνδέστε το ένα άκρο του καλωδίου εικόνας (3) στο πίσω μέρος του υπολογιστή και το άλλο

άκρο στην υποδοχή VGA της οθόνης.

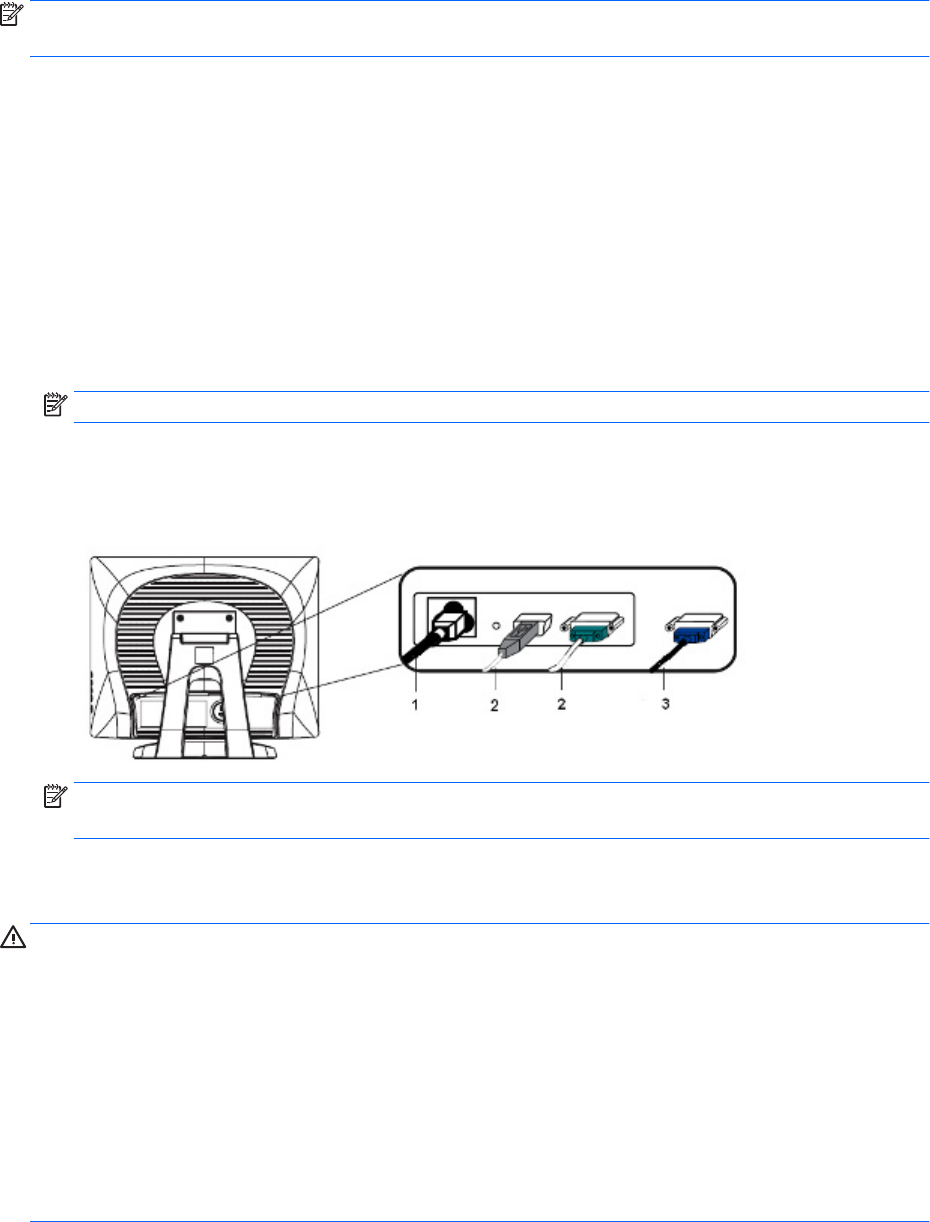

Εικόνα 3-2 Σύνδεση των καλωδίων τροφοδοσίας, USB ή σειριακής σύνδεσης και VGA

ΣΗΜΕΙΩΣΗ: Συνδέστε το καλώδιο USB ή το σειριακό καλώδιο στην οθόνη L5006tm, όχι όμως

και τα δύο καλώδια.

5. Ενεργοποιήστε τον υπολογιστή και στη συνέχεια πατήστε το κουμπί λειτουργίας στο πλαϊνό

μέρος της οθόνης ώστε να την ενεργοποιήσετε.

ΠΡΟΕΙΔ/ΣΗ! Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας ή βλάβης του εξοπλισμού:

Μην καταργείτε την ακίδα γείωσης του καλωδίου τροφοδοσίας. Η ακίδα γείωσης είναι ένα

σημαντικό χαρακτηριστικό ασφάλειας.

Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα με γείωση και εύκολη πρόσβαση ανά πάσα στιγμή.

Διακόψτε την τροφοδοσία από τη συσκευή αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα.

Για την ασφάλειά σας, μην τοποθετείτε τίποτα επάνω στα καλώδια τροφοδοσίας ή άλλα καλώδια.

Τοποθετήστε τα καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να τα πατήσει ή να τα τραβήξει

κάποιος κατά λάθος. Μην τραβάτε τα καλώδια. Κατά την αποσύνδεση από την πρίζα, θα πρέπει να

τραβάτε το βύσμα και όχι το καλώδιο.
