Vrátenie predného krytu

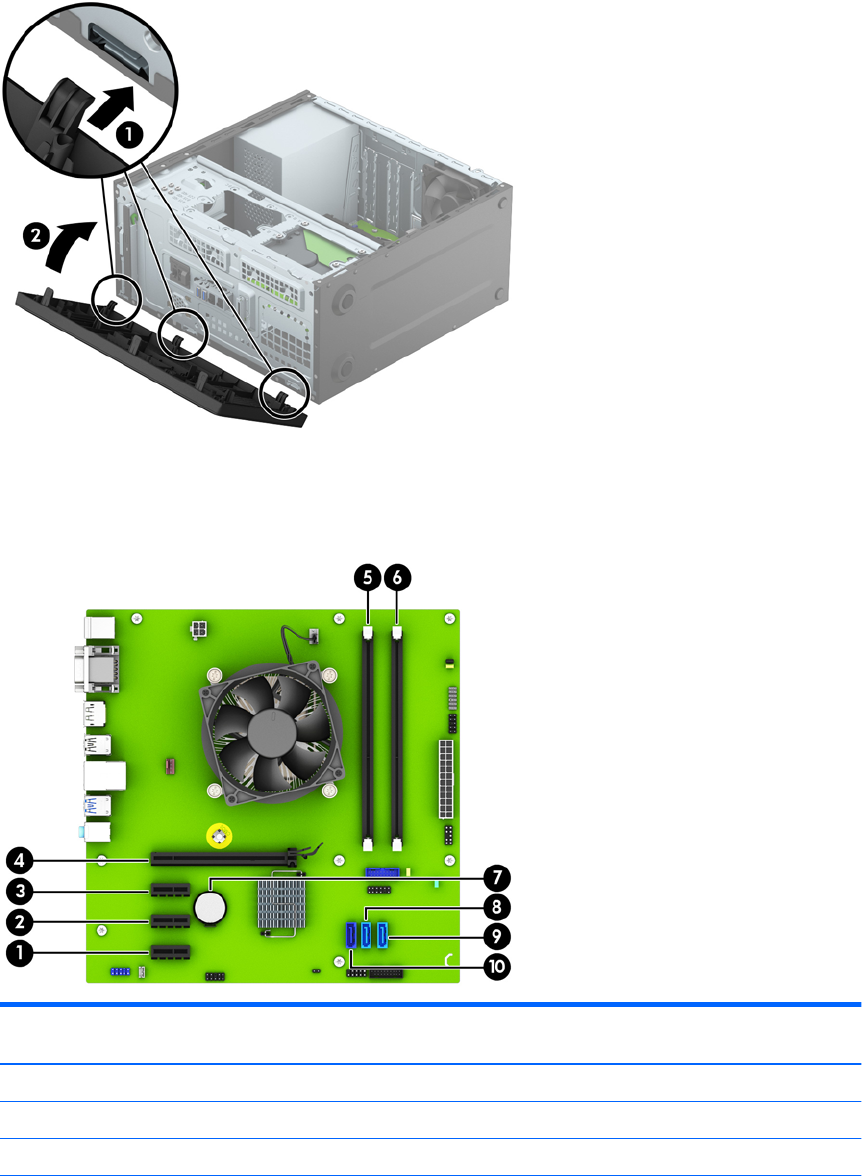

Vložte tri háčiky na spodnom okraji krytu do obdĺžnikových otvorov na skrinke (1) a potom pootočte vrchnú
časť krytu k skrinke (2) a zacvaknite ho na mieste.
Prípojky na systémovej doske
Na identifikáciu konektorov na systémovej doske použite nasledujúci obrázok a tabuľku pre váš model.
Číslo Konektor systémovej dosky Štítok systémovej
dosky
Farba Súčasť
1 PCI Express x1 X1PCIEXP3 čierna Rozširujúca karta
2 PCI Express x1 X1PCIEXP2 čierna Rozširujúca karta
3 PCI Express x1 X1PCIEXP1 čierna Rozširujúca karta
