Hardware Reference Guide HP Compaq Elite 8300 Professional Ultra Slim Touchscreen Desktop HP Compaq Elite 8300 Professional Ultra Slim Desktop Ultra Slim Professional Desktop
Table Of Contents
- Функциональные возможности изделия
- Ремонт и модернизация оборудования
- Предостережения (обозначены значком «Внимание!») и Предупреждения
- Дополнительные сведения
- Установка задней крышки портов
- Снятие задней крышки портов
- Подключение к источнику питания
- Отключение от источника питания
- Установка замка безопасности
- Установка винта крепления защитной панели
- Синхронизация беспроводной клавиатуры и мыши
- Извлечение батарей из беспроводных клавиатуры и мыши (опция)
- Крепление компьютера к монтажному приспособлению
- Подключение второго дисплея
- Расположение внутренних компонентов
- Извлечение и установка модуля памяти
- Замена батареи
- Замена накопителей
- Электростатические разряды
- Инструкции по эксплуатации компьютера, уход за компьютером и подготовка к транспортировке
- Указатель

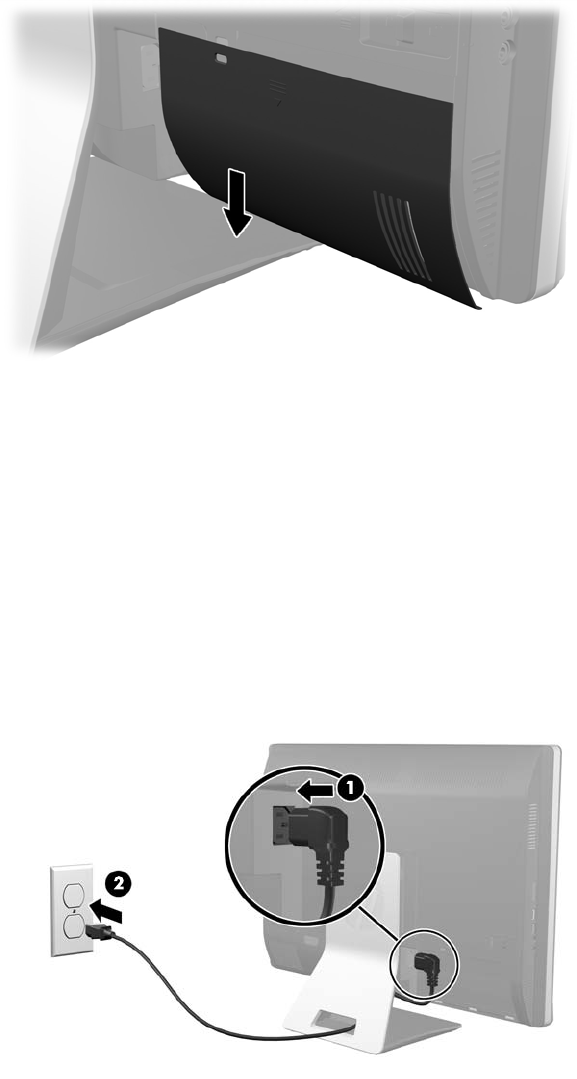

2. Возьмитесь за заднюю крышку портов, сдвиньте ее вниз и снимите с компьютера.
Рисунок 2-2 Снятие задней крышки портов
Подключение к источнику питания
1. Если задняя крышка портов установлена, снимите её.
2. Пропустите сетевой шнур через отверстие в стойке, чтобы воспользоваться
возможностями системы управления кабелями.
3. Подсоедините шнур питания к разъему для источника питания на задней панели
компьютера (1).
4. Подсоедините вилку сетевого шнура с тремя зубцами к электрической розетке (2).
Рисунок 2-3 Подключение к
5. Пропустите кабели всех периферийных устройств через отверстие в стойке и подключите
их к соответствующим портам.
Подключение к источнику питания
11
