2-10 www.hp.com/la Guía de Hardware
Actualizaciones de Hardware
Para instalar una tarjeta de expansión:
1. Apague la computadora correctamente a través del sistema
operativo y luego todos los dispositivos externos.
2. Desconecte el cable de alimentación del tomacorriente y
desconecte los dispositivos externos.
3. Retire la cubierta de la computadora. Consulte “Extracción de la
Cubierta de la Computadora.”
4. Identifique la ranura en la cual quiere insertar la tarjeta de
expansión.
5. Suelte el retén que fija las cubiertas de las ranuras para los
sockets PCI al levantar la lengüeta verde en el retén y girarla para
la posición de abierto 1.
6. Retire la cubierta de la ranura deslizándola hacia afuera 2.

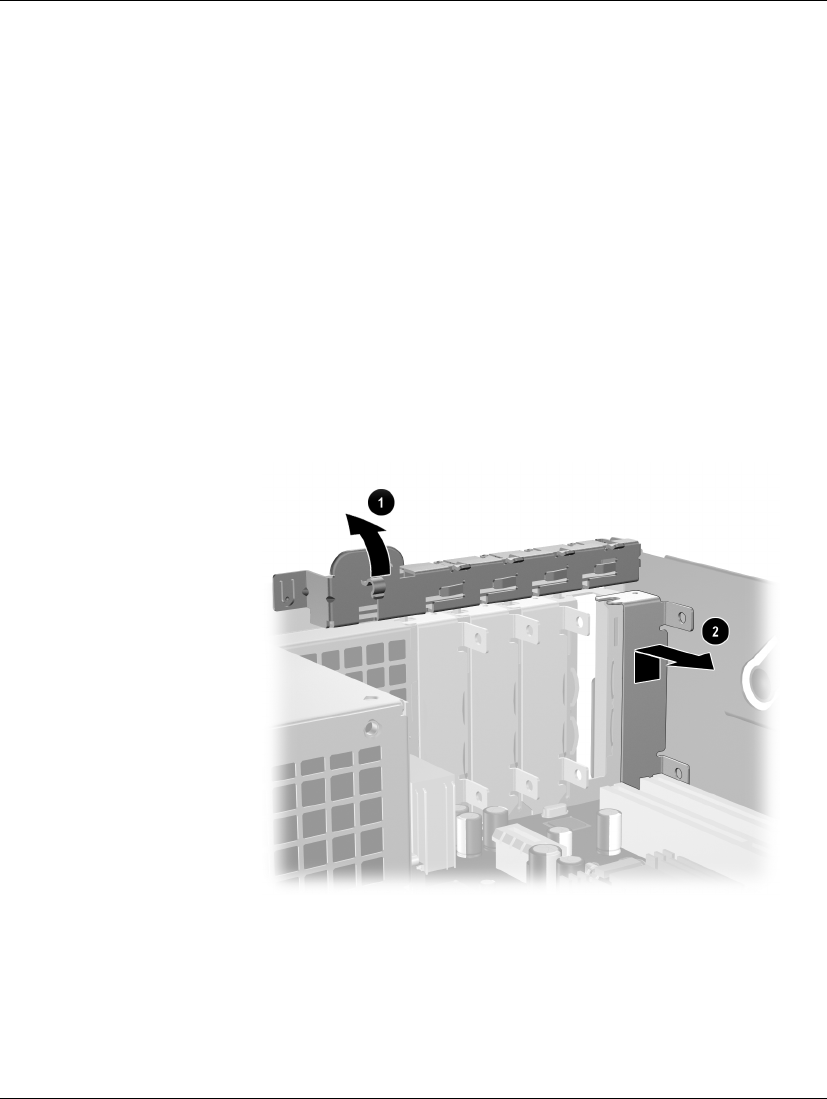

Extracción de la Cubierta de la Ranura de Expansión
