Hardware Reference Guide - HP Business Desktop dc5100 Small Form Factor

2–20 www.hp.com Hardware-Referenzhandbuch
Hardware-Aufrüstung
✎
Verwenden Sie bei einem Laufwerksaustausch die vier
M3-Führungsschrauben des ursprünglichen Laufwerks für das
neue Laufwerk. Die Schrauben ersetzen die Laufwerksschienen.

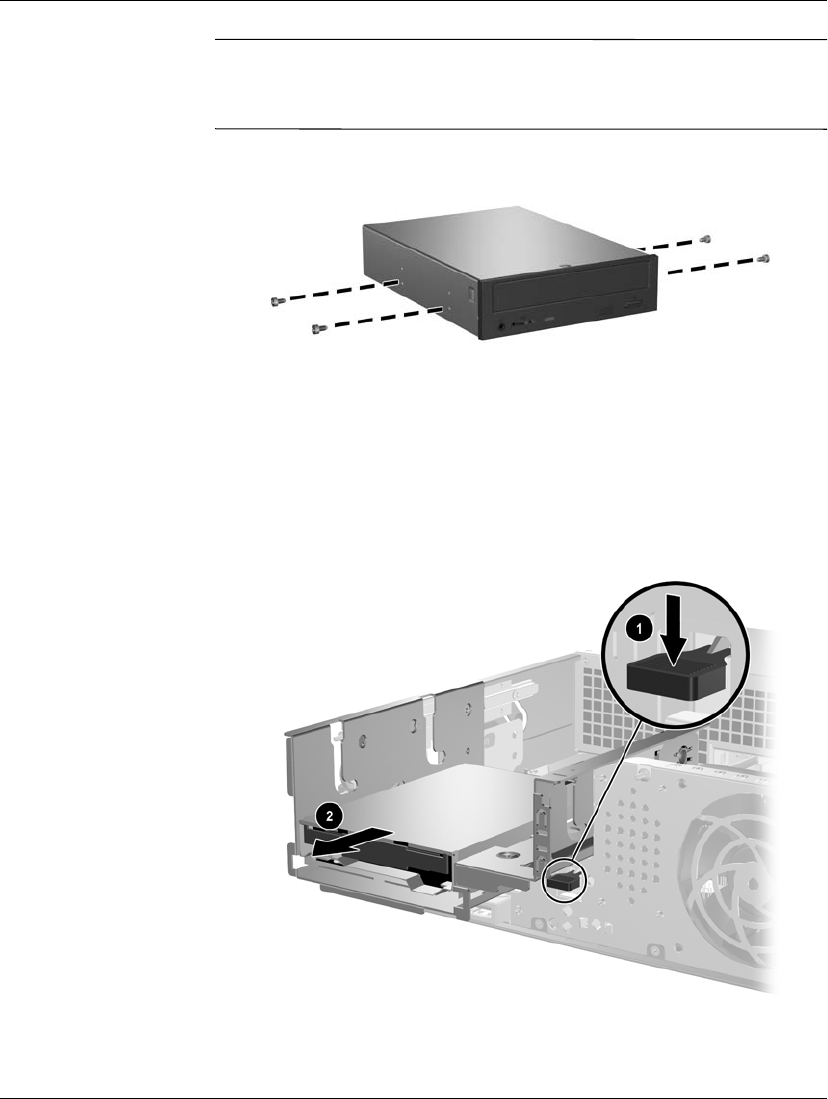

Einsetzen der Führungsschrauben in das optische Laufwerk
5. Drücken Sie auf den grünen Riegel neben den Laufwerken auf der
Vorderseite des Gehäuses 1. Dadurch wird das Laufwerksgehäuse
entriegelt.
6. Ziehen Sie das Laufwerksgehäuse bis zum Anschlag heraus 2.
Dadurch wird das Laufwerk freigegeben.
Entriegeln des Laufwerksgehäuses
376293-042.book Page 20 Monday, February 21, 2005 2:45 PM
